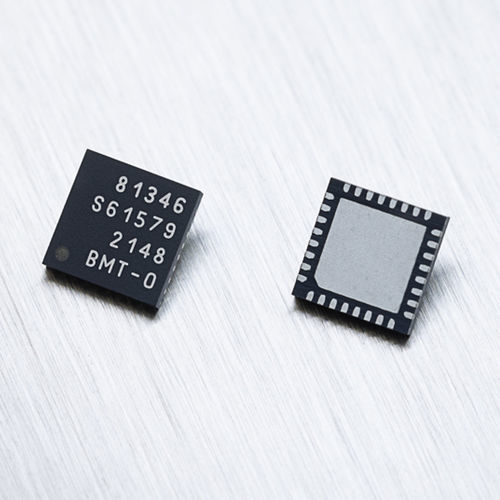

Commande de moteur CC MLX81346

BLDC

Le MLX81346 est un pré-driver LIN gen-3 pour les moteurs DC & BLDC 12 V, 24 V et 48 V destiné aux applications mécatroniques automobiles jusqu'à 1000 W (12 V) ou jusqu'à 2000 W (48 V). Il bénéficie d'une mémoire étendue de 90 KB. Caractéristiques principales Pilote de moteur LIN Microcontrôleur Mémoires réparties par CPU Description du produit Le MLX81346 est un pré-driver LIN gen-3 pour moteurs 12 V, 24 V et 48 V destiné aux applications mécatroniques automobiles jusqu'à 1000 W (12 V) ou jusqu'à 2000 W (48 V). Il bénéficie d'une mémoire étendue de 90 KB. Ce pré-pilote LIN tout-en-un permet aux applications à faible encombrement de contrôler les moteurs DC et BLDC, et de prendre en charge les algorithmes de contrôle orientés terrain (FOC) avec ou sans capteur. Le pré-pilote MLX81346 s'adresse à de nombreuses applications mécatroniques : ventilateurs de refroidissement de moteur, pompes, compresseurs 12V-48V DC/BLDC actionneurs de positionnement 12V-48V DC/BLDC, y compris la robotique 36V-48V BLDC e-bikes, e-scooters Pour le développement technique, le maître universel MLX (MUM) peut être utilisé pour programmer et interfacer le circuit intégré. Pour la production, des équipements et des logiciels tiers doivent être utilisés. Caractéristiques et avantages Pilote de moteur LIN 3x PreDriver pour moteur DC ou BLDC Jusqu'à 200nC NFETs (alimentation 12 - 48 V) 0.7 Apk courant de charge typ 1.5 Apk courant de décharge typ pompe de charge pour les NFET supérieurs Protection VDS pour tous les NFET Microcontrôleur MLX16-FX, CPU d'application MLX4, unité centrale de communication Chien de garde numérique programmable Contrôleur d'interruption Minuterie à usage commun Mémoires réparties par CPU Mémoires MLX16-FX : 64 KB Flash avec ECC 20 KB ROM 4 KB RAM 576 B EEPROM
