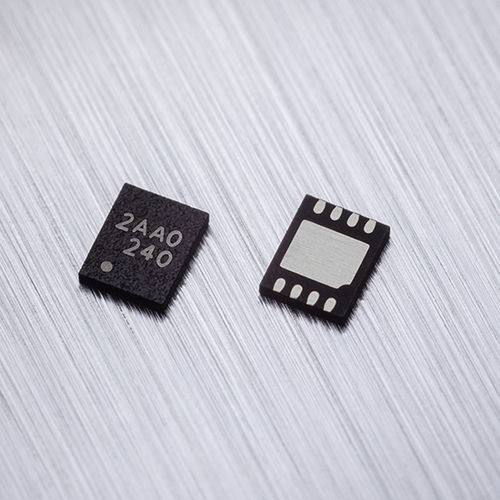

Magnétomètre numérique MLX90392

Le MLX90392 est un magnétomètre 3D spécialement conçu pour les applications à faible consommation d'énergie et est disponible en plusieurs versions : gamme +/-5mT pour les applications à faible bruit gamme +/-50mT pour les applications de capteurs de position Caractéristiques principales Convient aux applications à faible encombrement Paramètres programmables à la volée Micropuissance Description du produit Le MLX90392 est un capteur monolithique sensible à la densité de flux appliquée orthogonalement et parallèlement à la surface du circuit. Le dispositif effectue des mesures magnétiques le long des 3 axes (X, Y étant dans un plan parallèle à la surface de la puce, Z étant perpendiculaire à la surface). Ces mesures et la température du circuit intégré sont converties en mots de 16 bits qui sont transférés sur demande via le canal de communication I2C. L'appareil transmet des données de mesure brutes compensées. Spécialement conçu pour les applications à faible consommation d'énergie, le MLX90392 présente un courant de coupure de 1,5uA, et fonctionne sur une alimentation de 1,8V. Le MLX90392 simplifie les conceptions ! Tout d'abord, il réduit les coûts de la nomenclature et économise de l'espace sur le circuit imprimé. Mesurant seulement 2 mm x 2,5 mm x 0,4 mm, le capteur est doté d'un boîtier UTDFN-8 ultra-mince plat sans plomb à 8 broches pour aider les concepteurs à résoudre les problèmes d'espace. De plus, le paramètre interne du MLX90392 peut être mis à jour à la volée à partir du bus I2C du microcontrôleur, ce qui élimine le besoin d'une broche supplémentaire. Un circuit imprimé plus simple peut être réalisé. Enfin, le MLX90392 est livré préprogrammé, ce qui en fait une solution plug & play à intégrer. Le MLX90392 est disponible en 2 versions magnétiques : gamme +/-5mT pour les applications à faible bruit gamme +/-50mT pour les applications de capteurs de position
