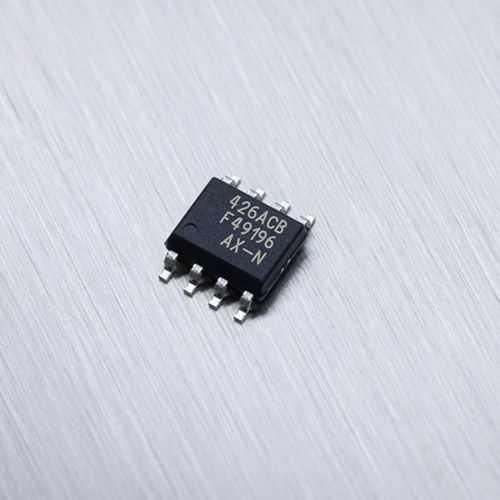

Capteur de position rotatif MLX90426

sans contactmagnétiquesérie

Description du produit Le MLX90426 est un capteur de position magnétique conçu pour être utilisé dans des applications automobiles sensibles aux coûts, notamment les actionneurs du groupe motopropulseur, le positionnement des pédales, les jauges de niveau de carburant et les systèmes de transmission, bien qu'il convienne également aux applications industrielles. Les dispositifs MLX9042x présentent des capacités supérieures en termes de sécurité fonctionnelle, de valeurs nominales maximales absolues (AMR) et de conformité électromagnétique (CEM). Ils supportent également des températures de fonctionnement allant jusqu'à 160 °C. Le MLX90426 est compatible broche à broche avec les générations précédentes de capteurs de position Triaxis®. Le MLX90426 est un circuit intégré de capteur de position magnétique monolithique. Il se compose d'un frontal magnétique Triaxis® Hall, d'un conditionneur de signal analogique-numérique, d'un DSP pour le traitement avancé du signal et d'un pilote d'étage de sortie programmable. Le MLX90426 est sensible au champ magnétique différentiel dans l'axe Z. Cela permet au MLX90426, avec le circuit magnétique approprié, de décoder la position absolue d'un aimant rotatif sur l'axe au-dessus ou au-dessous du capteur (par exemple, une position rotative de 0 à 360 degrés). Cela permet de concevoir des capteurs de position sans contact qui sont souvent nécessaires pour les applications automobiles et industrielles. Le MLX90426 offre une immunité aux champs parasites jusqu'à 5 mT et prend en charge les mouvements rotatifs de 360° avec une sortie SENT. Les trames SENT sont codées selon le format Single Secure Sensor A.3 (H.4) ou Dual Throttle Position Sensor A.1 (H.1). Le circuit délivre des messages sériels améliorés contenant des codes d'erreur et des valeurs définies par l'utilisateur. La programmation du capteur, après son montage dans l'application, augmente la précision du système grâce à la fonction de linéarisation programmable multipoints.
