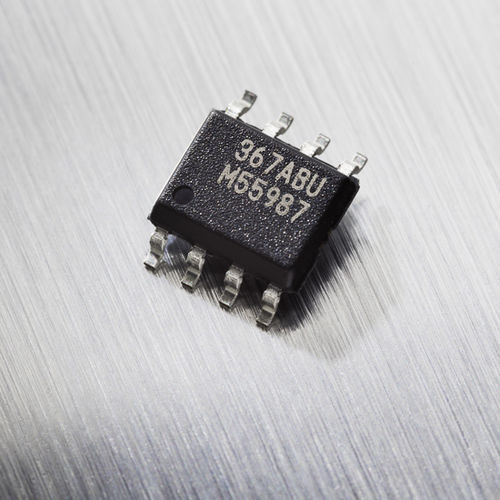

Capteur de position linéaire MLX90367

angulairerotatifsans liaison mécanique

Le MLX90367 est un capteur monolithique sensible à la densité de flux appliquée orthogonalement et parallèlement à la surface du capteur, avec le protocole SAE J2716/SENT. Caractéristiques principales Technologie Triaxis® Hall Traitement du signal sur la puce pour une détection robuste de la position absolue Conception magnétique simple Description du produit Le MLX90367 est la génération II½ du capteur de position Triaxis® IC avec le protocole SAE J2716/SENT. Grâce à un IMC à sa surface, le dispositif monolithique détecte, sans contact, les trois composantes spatiales (c'est-à-dire Bx, By et Bz) de la densité de flux magnétique appliquée. Ce principe de détection unique appliqué à un capteur de position se traduit par une robustesse impressionnante du signal de position par rapport aux tolérances mécaniques (entrefer, hors axe). La rotation de cette composante horizontale est détectée sur une large plage (jusqu'à 360º) et traitée par le DSP intégré pour indiquer la position angulaire absolue de l'aimant en bout d'arbre. Par ailleurs, en mesurant individuellement les composantes horizontales et verticales, le MLX90367 est capable d'adresser un capteur de position de course linéaire (déplacement) et également un capteur de position rotative absolue avec un aimant traversant l'arbre. Du point de vue de la détection et du rapport, le MLX90367 est un circuit intégré extrêmement polyvalent pour toute application autonome de capteur de position à distance. La caractéristique de transfert de sortie est entièrement programmable (par exemple, décalage, gain, niveaux de serrage, linéarité, dérive thermique, filtrage, gamme...) pour répondre à toute exigence spécifique par le biais d'un étalonnage en fin de ligne. L'unité de programmation Melexis PTC-04 communique et étalonne le dispositif exclusivement par l'intermédiaire des bornes du connecteur (Vdd-Vss-Out).
