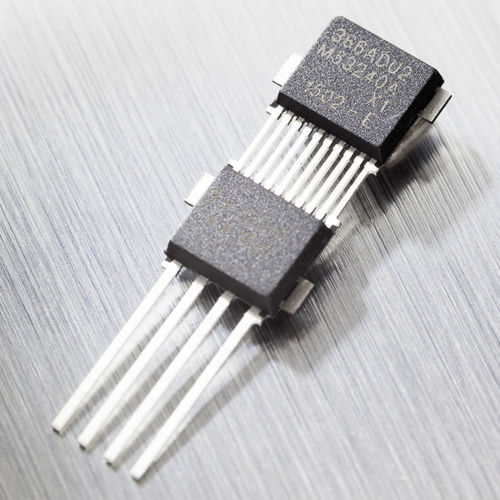

Capteur de position linéaire MLX90366
angulairerotatifsans liaison mécanique

capteur de position linéaire
capteur de position linéaire
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
linéaire, angulaire, rotatif
Contact / sans contact
sans liaison mécanique
Technologie
magnétique, mécanique
.autres caractéristiques
absolu, robuste, redondant
Tension d’alimentation

Max: 24 V

Min: 0 V

Température ambiante

Max: 150 °C
(302 °F)

Min: -40 °C
(-40 °F)

Description

Le MLX90366 est un capteur monolithique sensible à la densité de flux appliquée orthogonalement et parallèlement à la surface du capteur. Caractéristiques principales Capteur de position rotative et linéaire absolue Technologie Triaxis® Hall Conception magnétique simple et robuste Description du produit Le circuit intégré Triaxis® MLX90366 est basé sur un boîtier à double moulage (DMP) qui intègre le circuit intégré de capteur de position Triaxis® MLX90367 ainsi que les composants de découplage discrets nécessaires pour répondre aux exigences rigoureuses de l'automobile en matière d'ESD et d'EMC, ainsi qu'à la robustesse mécanique pour les environnements les plus difficiles. Le MLX90366 reprend toutes les caractéristiques et fonctionnalités du MLX90367, telles que la capacité de détection de position linéaire et rotative, la sortie SAE-J2716/SENT et l'ASIL-B. Une fois encapsulée, cette DMP peut être soudée ou brasée directement à un connecteur robuste ou à une terminaison, puis mise en pot ou surmoulée. La DMP rend simplement la carte de circuit imprimé conventionnelle redondante tout en conservant intactes toutes les caractéristiques et tous les avantages de la technologie de détection sans contact Triaxis®. En savoir plus sur la technologie Triaxis®. Caractéristiques et avantages Capteur de position rotatif et linéaire absolu Technologie Triaxis® Hall Conception magnétique simple et robuste Caractéristique de transfert programmable (multipoints - linéaire par morceaux) Sortie SENT (selon SAE J2716-2010) résolution angulaire de 12 bits précision thermique de 10 bits Diagnostic embarqué Protection contre les surtensions Détection de sous-tension option de numéro d'identification de 48 bits Qualifié AEC-Q100 Intégration fiable de modules NoPCB Conformité DMP-4 RoHS Correction du décalage thermique en sortie Programmable avec le PTC-04 et la carte fille PTC-04-DB-90316

---

Catalogues

Aucun catalogue n’est disponible pour ce produit.

Voir tous les catalogues de Melexis
