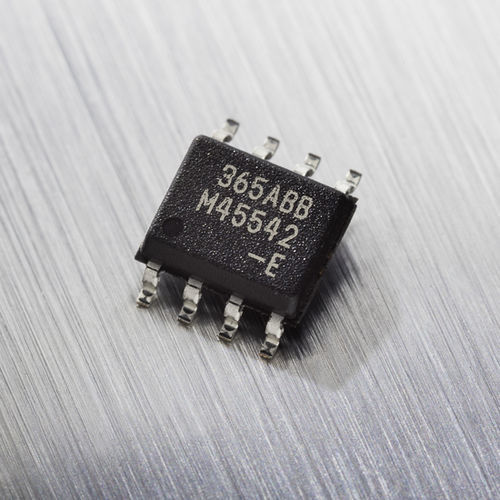

Capteur de position linéaire MLX90365
angulairerotatifsans liaison mécanique

capteur de position linéaire
capteur de position linéaire
capteur de position linéaire
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
linéaire, angulaire, rotatif
Contact / sans contact
sans liaison mécanique
Technologie
magnétique, mécanique, PWM
Signal de sortie
à sortie analogique, numérique
.autres caractéristiques
absolu
Tension d’alimentation

Min: 0 V

Max: 24 V

Température ambiante

Min: -40 °C
(-40 °F)

Max: 150 °C
(302 °F)

Description

Le MLX90365 est un capteur monolithique sensible à la densité de flux appliquée orthogonalement et parallèlement à la surface du capteur. Caractéristiques principales Capteur de position rotative et linéaire absolue Technologie Triaxis® Hall Conception magnétique simple Description du produit Le MLX90365 est la génération II½ du capteur de position Triaxis®. Grâce à un IMC à sa surface, le dispositif monolithique détecte, sans contact, les 3 composantes spatiales (c'est-à-dire Bx, By et Bz) de la densité de flux magnétique appliquée. Ce principe de détection unique appliqué à un capteur de position se traduit par une robustesse impressionnante du signal de position par rapport aux tolérances mécaniques (entrefer, hors axe). La rotation de cette composante horizontale est détectée sur une large plage (jusqu'à 360º) et traitée par le DSP (Digital Signal Processing) intégré pour indiquer la position angulaire absolue de l'aimant en bout d'arbre. En mesurant individuellement les composantes horizontales et verticales, le MLX90365 peut également s'adresser à un capteur de position à course linéaire (déplacement) et à un capteur de position rotative absolue avec un aimant traversant l'arbre. Le MLX90365 fournit une sortie analogique ratiométrique ou un signal de modulation de largeur d'impulsion (PWM). Du point de vue de la détection et du rapport, le MLX90365 est un produit extrêmement polyvalent pour toute application autonome de capteur de position à distance. La caractéristique de transfert de sortie est entièrement programmable (par exemple, décalage, gain, niveaux de serrage, linéarité, dérive thermique, filtrage, gamme...) pour répondre à toute exigence spécifique par le biais d'un étalonnage en bout de ligne.

---

Catalogues

Aucun catalogue n’est disponible pour ce produit.

Voir tous les catalogues de Melexis

Autres produits Melexis

Magnetic position sensor ICs
