Capteur de position linéaire MLX90364

angulairerotatifsans liaison mécanique

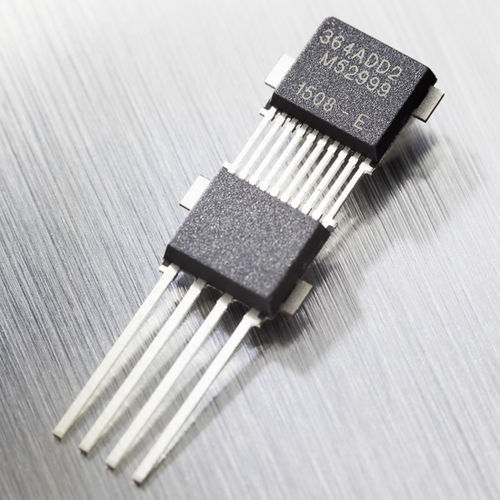

Le capteur de position MLX90364 Triaxis® est un capteur de position linéaire et angulaire de haute précision qui élimine la nécessité d'inclure un circuit imprimé dans les modules de détection. Caractéristiques principales Capteur de position rotatif et linéaire absolu Boîtier robuste à double moule (DMP-4) comprenant jusqu'à quatre condensateurs de découplage (ESD/EMC) Intégration fiable de modules NoPCB Description du produit Le CI Triaxis® MLX90364 est basé sur un Dual Mold Package (DMP) qui intègre le capteur de position Triaxis® IC MLX90365 ainsi que les composants de découplage discrets nécessaires pour répondre aux exigences sévères de l'automobile en matière d'ESD et d'EMC, ainsi que la robustesse mécanique pour les environnements les plus difficiles. Le MLX90364 reprend toutes les caractéristiques du MLX90365 telles que la capacité de détection de position linéaire et rotative, la sortie analogique et PWM, ASIL-B. Une fois encapsulé, ce DMP peut être soudé ou brasé directement à un connecteur robuste ou à une terminaison, puis mis en pot ou surmoulé. La DMP rend simplement la carte de circuit imprimé conventionnelle redondante tout en conservant intactes toutes les caractéristiques et tous les avantages de la technologie de détection sans contact Triaxis®. En savoir plus sur la technologie Triaxis®. Caractéristiques et avantages Capteur de position rotatif et linéaire absolu Boîtier robuste à double moulage (DMP-4) comprenant jusqu'à quatre condensateurs de découplage (ESD/EMC) Intégration fiable de modules NoPCB Technologie Triaxis® Hall Conception magnétique simple et robuste Caractéristique de transfert programmable (multipoints - linéaire par morceaux) Mode de sortie sélectionnable : analogique (ratiométrique) et modulation de largeur d'impulsion (PWM) résolution angulaire de 12 bits précision thermique de 10 bits Diagnostic ouvert/court-circuit Diagnostic embarqué
