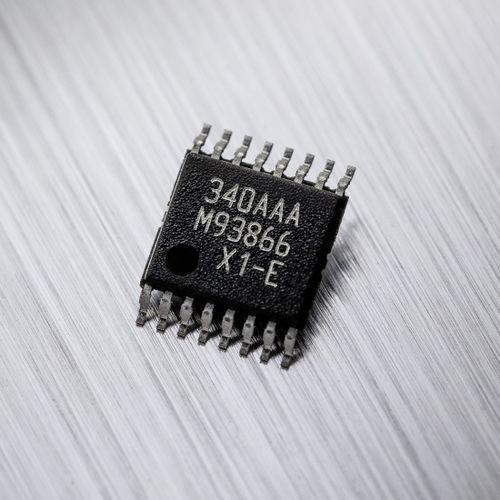

Capteur de position angulaire MLX90340
rotatiflinéairesans contact

capteur de position angulaire
capteur de position angulaire
capteur de position angulaire
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
linéaire, angulaire, rotatif
Contact / sans contact
sans contact
Technologie
mécanique, PWM
Signal de sortie
analogique, à sortie analogique, numérique
.autres caractéristiques
absolu
Tension d’alimentation

Max: 24 V

Min: 0 V

Température ambiante

Max: 150 °C
(302 °F)

Min: -40 °C
(-40 °F)

Description

Le MLX90340 est un capteur monolithique sensible à la densité de flux appliquée orthogonalement et parallèlement à la surface du capteur. Caractéristiques principales Technologie Triaxis® Hall Traitement du signal sur la puce pour une détection robuste de la position absolue Compatible ASIL-A, élément de sécurité hors contexte (SEooC) Description du produit Ce principe de détection unique appliqué à un circuit intégré de capteur de position se traduit par une robustesse impressionnante du signal de position par rapport aux tolérances mécaniques (entrefer, hors-axe). La rotation de ce composant horizontal est détectée sur une large plage (jusqu'à 360º) et traitée par le processeur de signal numérique (DSP) intégré pour indiquer la position angulaire absolue de l'aimant en bout d'arbre. En mesurant individuellement les composantes horizontale et verticale, le MLX90340 peut également s'adresser aux capteurs de position à course linéaire (déplacement) ainsi qu'aux capteurs de position rotative absolue dotés d'un aimant traversant l'arbre. Le MLX90340 fournit une sortie analogique ratiométrique ou un signal de modulation de largeur d'impulsion (PWM). Du point de vue de la détection et du rapport, le MLX90340 est un circuit intégré extrêmement polyvalent pour toute application autonome de capteur de position à distance. La caractéristique de transfert de sortie est entièrement programmable (par exemple, décalage, gain, niveaux de serrage, linéarité, dérive thermique, filtrage, gamme...) pour répondre à toute exigence spécifique par le biais d'un étalonnage en fin de ligne. L'unité de programmation PTC-04 de Melexis communique et étalonne le dispositif exclusivement à travers les bornes du connecteur (Vdd-Vss-Out). En outre, le MLX90340 est proposé en quatre versions analogiques différentes programmées en usine et compatibles avec les applications rotatives à 90º, 180º, 270º et 360º en bout d'arbre.

---

Catalogues

Aucun catalogue n’est disponible pour ce produit.

Voir tous les catalogues de Melexis

Autres produits Melexis

Magnetic position sensor ICs
