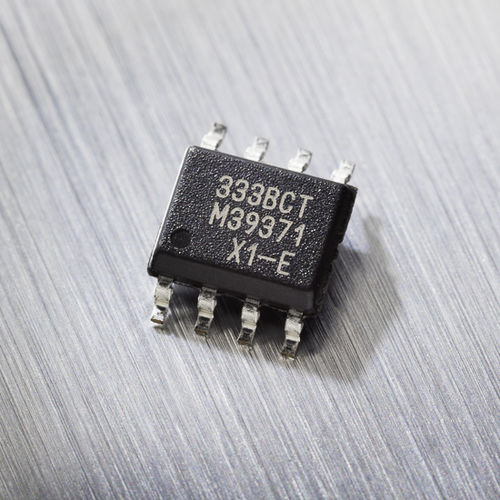

Capteur de position linéaire MLX90333
rotatifsans liaison mécaniquemagnétique

capteur de position linéaire
capteur de position linéaire
capteur de position linéaire
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
linéaire, rotatif
Contact / sans contact
sans liaison mécanique
Technologie
magnétique, PWM
Signal de sortie
à sortie analogique, série
.autres caractéristiques
absolu
Température ambiante

Max: 150 °C
(302 °F)

Min: -40 °C
(-40 °F)

Description

Le MLX90333 est un capteur de position Triaxis® capable de détecter tout aimant en mouvement dans son environnement grâce à la mesure et au traitement des trois composantes spatiales du vecteur de densité de flux magnétique. Caractéristiques principales Capteur de position 3D absolu Conception magnétique simple et robuste Technologie Triaxis® Hall Description du produit Le MLX90333 est un capteur de position Triaxis® capable de détecter tout aimant en mouvement dans son environnement grâce à la mesure et au traitement des trois composantes spatiales du vecteur de densité de flux magnétique (Bx, By et Bz). Les composantes horizontales (Bx et By) sont détectées grâce à un IMC tandis que la composante verticale (Bz) est détectée par une plaque de Hall conventionnelle. Le MLX90333 dispose d'un mode magnétomètre 3D pour lequel les informations 3D de la densité du flux magnétique sont transmises par SPI. Le MLX90333 dispose également d'un mode capteur de position sans contact adapté aux capteurs de position rotatifs (aimant traversant l'arbre), aux capteurs de position à course linéaire (déplacement de l'aimant parallèle à la surface de l'appareil) et aux capteurs de position 3D/"Joystick". Les informations de position traitées sont finalement transmises sous la forme d'une sortie analogique ratiométrique ou d'un signal PWM. En mode 3D/"joystick", l'appareil dispose de deux sorties indépendantes. Un mode SPI (interface série) à 3 broches est également disponible pour transférer les informations de position à un contrôleur hôte. La caractéristique de transfert de la sortie est entièrement programmable (par exemple, offset, gain, niveaux de serrage, linéarité, dérive thermique, filtrage, gamme...) pour répondre à toute exigence spécifique par le biais d'un étalonnage en bout de ligne.

---
