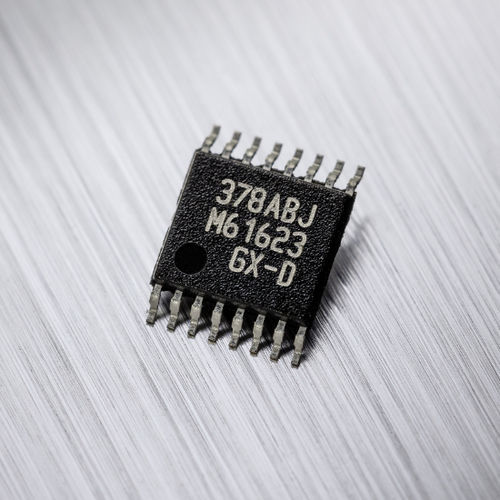

Capteur de position linéaire MLX90378
sans liaison mécaniquemagnétiquePWM

capteur de position linéaire
capteur de position linéaire
capteur de position linéaire
capteur de position linéaire
capteur de position linéaire
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
linéaire
Contact / sans contact
sans liaison mécanique
Technologie
magnétique, PWM
.autres caractéristiques
redondant
Tension d’alimentation

Min: 4,5 V

Max: 18 V

Température ambiante

Min: -40 °C
(-40 °F)

Max: 160 °C
(320 °F)

Description

Le MLX90378 est un circuit intégré monolithique de traitement de la position magnétique conçu pour les applications de mouvement 3D (par exemple les joysticks). Caractéristiques principales Élément de sécurité hors contexte (SEooC) ISO26262 ASIL-C Broche d'entrée/passerelle pour mesure externe mesure par joystick à 2 axes Description du produit Le MLX90378 est un capteur de position Triaxis® de troisième génération. Grâce à un concentrateur magnétique intégré (IMC) à sa surface, le dispositif monolithique détecte, sans contact, les trois composantes spatiales (Bx, By et Bz) du champ magnétique appliqué, ce qui permet de déterminer le mouvement 3D ou le mouvement d'un joystick. Le MLX90378 prend en charge les configurations à rotule et à douille ainsi que les configurations à cardan. La configuration à rotule se distingue par le fait que le point de rotation de l'aimant se trouve au-dessus du plan du capteur, tandis que la configuration à cardan a les deux axes dans le même plan que le capteur. Grâce à l'étalonnage multipoint à l'intérieur du capteur, les deux configurations peuvent être mesurées avec précision. Le MLX90378 est proposé en tant que composant ASIL-C SEooC (Safety Element out of Context - ISO 26262). Contactez Melexis pour obtenir une copie du manuel de sécurité du MLX90378 qui détaille les exigences d'intégration du système. Pour les applications nécessitant une détection redondante, le MLX90378 est également disponible dans un boîtier TSSOP-16 à double matrice (entièrement redondant). La caractéristique de transfert de sortie est entièrement programmable et offre des sorties SENT ou PWM doubles. La sortie SENT prend en charge deux angles (avant/arrière et gauche/droite) dans une seule trame SENT ou peut être configurée pour fournir les signaux magnétiques X, Y et Z via un multiplexage rapide des canaux.

---

Catalogues

Aucun catalogue n’est disponible pour ce produit.

Voir tous les catalogues de Melexis

Autres produits Melexis

Magnetic position sensor ICs
