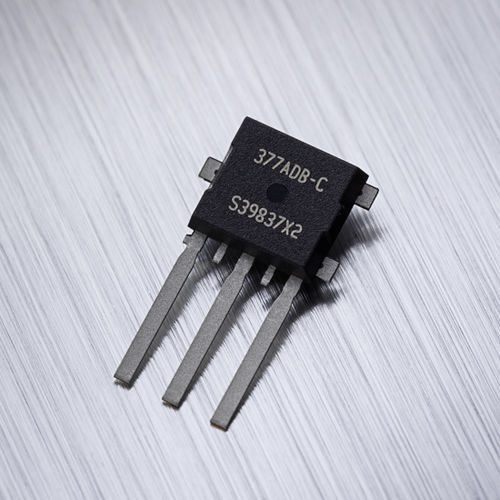

Capteur de position rotatif MLX90377

linéairesans contactmagnétique

Le MLX90377 est un capteur de position magnétique flexible conçu pour les applications automobiles de haute performance. Il détecte trois axes (X, Y, Z) à partir d'un aimant pour mesurer les mouvements rotatifs ou linéaires. Caractéristiques principales 4 modes de sortie pris en charge (selon la version) Caractéristique de transfert linéaire programmable Robustesse contre les champs parasites jusqu'à 5mT Description du produit Le MLX90377 est un capteur de position magnétique monolithique. Il se compose d'un frontal magnétique Triaxis® Hall, d'un conditionneur de signal analogique-numérique, d'un DSP pour le traitement avancé du signal et d'un pilote d'étage de sortie. Le MLX90377 est sensible aux trois composantes de la densité du flux magnétique appliqué au circuit intégré (c'est-à-dire Bx, By et Bz). Cela permet au MLX90377, avec un circuit magnétique correct, de décoder la position absolue de n'importe quel aimant en mouvement (par exemple, une position rotative de 0 à 360 degrés ou un déplacement linéaire). Cela permet de concevoir des capteurs de position sans contact qui sont souvent nécessaires pour les applications automobiles et industrielles. Le MLX90377 propose 4 modes de sortie. Tout d'abord, le circuit intégré prend en charge les trames SENT (rapides) encodées selon un format Secure Sensor. La sortie délivre des messages série améliorés avec des codes d'erreur et des valeurs définies par l'utilisateur. Par programmation, le MLX90377 peut également être configuré pour émettre un signal PWM court (SPC), PWM (Pulse Width Modulated) ou un signal analogique ratiométrique. Préparation ASIL - Melexis Le MLX90377 a été spécialement conçu pour les applications automobiles exigeantes et pour apporter de nouvelles fonctionnalités :
