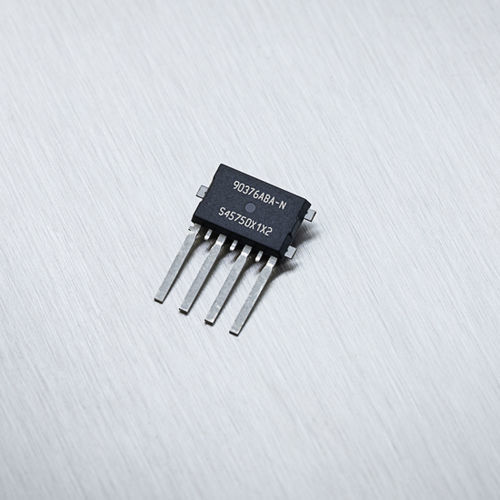

Capteur de position rotatif MLX90376

linéairesans contactmagnétique

Le MLX90376 est un capteur de position magnétique absolue pour les applications automobiles rotatives à 360° avec immunité aux champs parasites. Il offre une version sans PCB à double empilement et supporte l'intégration de systèmes jusqu'à ASIL D. Caractéristiques principales 4 modes de sortie pris en charge (selon la version) Caractéristique de transfert linéaire programmable Robustesse contre les champs magnétiques parasites jusqu'à 5 mT (4 kA/m) conformément à la norme ISO 11452-8. Détection d'angle à l'abri des champs parasites jusqu'à 360° Description du produit Le MLX90376 est un capteur de position magnétique monolithique. Il se compose d'un frontal magnétique Triaxis® Hall, d'un conditionneur de signal analogique-numérique, d'un DSP pour le traitement avancé du signal et d'un pilote d'étage de sortie. SMP-4 (VD), double puce empilée dans une solution sans PCB à moule unique Le MLX90376 est sensible aux trois composantes de la densité de flux magnétique appliquée au circuit intégré (c'est-à-dire Bx, By et Bz). Cela permet au MLX90376, avec un circuit magnétique correct, de décoder la position absolue de n'importe quel aimant en mouvement (par exemple, une position rotative de 0 à 360 degrés ou un déplacement linéaire). Cela permet de concevoir des capteurs de position sans contact qui sont souvent nécessaires pour les applications automobiles et industrielles. Le MLX90376 propose 4 modes de sortie. Tout d'abord, le circuit intégré prend en charge les trames SENT et SPC (rapides) encodées selon un format Secure Sensor. La sortie délivre des messages série améliorés avec des codes d'erreur et des valeurs définies par l'utilisateur. Par programmation, le MLX90376 peut également être configuré pour délivrer une sortie PWM (Pulse Width Modulated) ou une sortie analogique ratiométrique. Le MLX90376 présente une version à deux puces empilées dans un boîtier SMP (Single-Mold-Package), une solution sans PCB.
