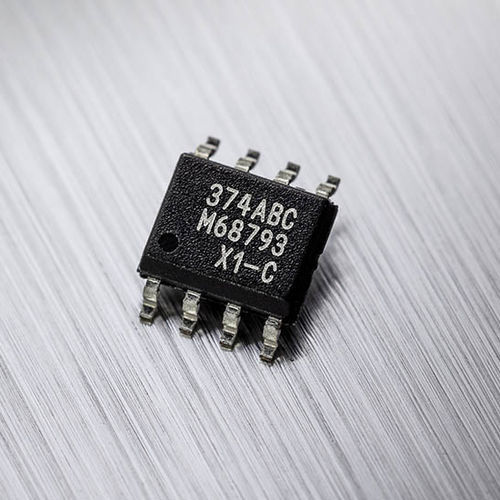

Capteur de position linéaire MLX90374
rotatifsans liaison mécaniquemagnétique

capteur de position linéaire
capteur de position linéaire
capteur de position linéaire
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
linéaire, rotatif
Contact / sans contact
sans liaison mécanique
Technologie
magnétique, PWM
.autres caractéristiques
redondant, configurable
Tension d’alimentation

Min: 4,5 V

Max: 18 V

Température ambiante

Min: -40 °C
(-40 °F)

Max: 160 °C
(320 °F)

Description

Le MLX90374 est un capteur de position Triaxis® de troisième génération. Grâce à la technologie Triaxis®, le MLX90374 permet de mesurer le mouvement rotatif ou linéaire d'un aimant. Avec la double sortie PWM ou la sortie SENT, le MLX90374 permet une transmission redondante... En savoir plus Caractéristiques principales Robustesse contre les champs parasites jusqu'à 5mT Élément de sécurité hors contexte ISO26262 ASIL-C (SEooC) Une seule puce avec 2 pilotes de sortie configurables Description du produit Le MLX90374 est un capteur de position Triaxis® de troisième génération. Grâce à un concentrateur magnétique intégré (IMC) à sa surface, le dispositif monolithique détecte, sans contact, les trois composantes spatiales (Bx, By et Bz) du champ magnétique appliqué, ce qui permet de déterminer le mouvement rotatif ou linéaire. Le MLX90374 se distingue en offrant, pour la première fois dans un capteur Triaxis®, un mode d'immunité aux champs parasites pour la détection des mouvements rotatifs et linéaires. Ce mode élimine ou réduit considérablement les effets que les champs magnétiques indésirables, provenant d'un autre aimant ou de conducteurs porteurs de courant, peuvent avoir sur le système. Pour les mouvements rotatifs, une plage de 180 degrés est obtenue avec un aimant à quatre pôles, tandis qu'un mouvement linéaire de 25 mm ou plus peut être obtenu avec un aimant à deux pôles. Triaxe - Melexis En savoir plus sur la technologie Triaxis®. Le MLX90374 est également rétrocompatible avec les générations précédentes de Triaxis®, ce qui permet d'utiliser l'aimant bipolaire traditionnel avec une capacité de mesure de rotation de 360 degrés ou un mouvement linéaire de plus de 25 mm dans le même appareil, mais sans immunité aux champs parasites. Le MLX90374 est proposé en tant que composant ASIL-C SEooC (Safety Element out of Context - ISO 26262).

---
