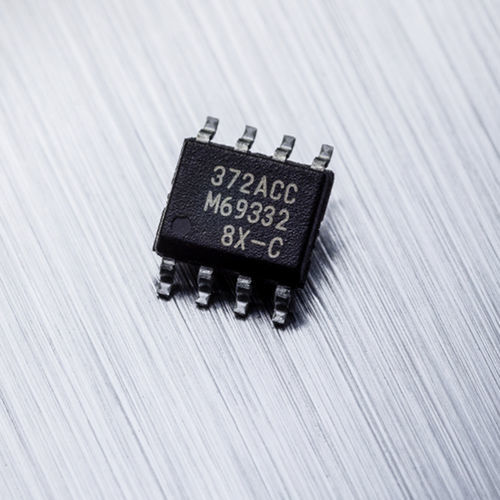

Capteur de position linéaire MLX90372

rotatifsans liaison mécaniquemagnétique

Le MLX90372 est un circuit intégré monolithique de traitement de la position magnétique. Il se compose d'un frontal magnétique Triaxis® Hall, d'un conditionneur de signal analogique-numérique, d'un DSP pour le traitement avancé du signal et d'un pilote d'étage de sortie. Caractéristiques principales Robustesse contre les champs parasites jusqu'à 5mT Élément de sécurité hors contexte ISO26262 ASIL-C (SEooC) Description du produit Le MLX90372 est un capteur de position Triaxis® de troisième génération. Grâce à un concentrateur magnétique intégré (IMC) à sa surface, le dispositif monolithique détecte, sans contact, les trois composantes spatiales (Bx, By et Bz) du champ magnétique appliqué, ce qui permet de déterminer les mouvements rotatifs et linéaires. Triaxe - Melexis En savoir plus sur la technologie Triaxis®. Le MLX90372 se distingue en offrant, pour la première fois dans un capteur Triaxis®, un mode immunisé contre les champs parasites pour la détection des mouvements rotatifs et linéaires. Ce mode élimine ou réduit considérablement les effets que les champs magnétiques indésirables, provenant d'un autre aimant ou de conducteurs porteurs de courant, peuvent avoir sur le système. Pour les mouvements rotatifs, une plage de 180 degrés est obtenue avec un aimant à quatre pôles, tandis qu'un mouvement linéaire de 25 mm ou plus peut être obtenu avec un aimant à deux pôles. Le MLX90372 est également rétrocompatible avec les générations précédentes de Triaxis®, ce qui permet d'utiliser l'aimant bipolaire traditionnel avec une capacité de mesure de rotation de 360 degrés ou un mouvement linéaire de plus de 25 mm dans le même appareil, mais sans immunité aux champs parasites. Le MLX90372 est proposé en tant que composant ASIL-C SEooC (Safety Element out of Context - ISO 26262).
