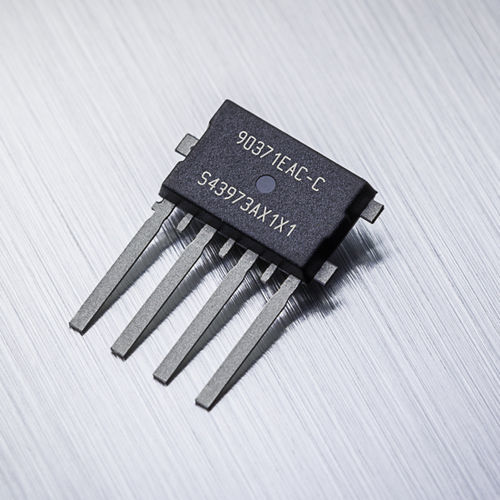

Capteur de position linéaire MLX90371

rotatifsans liaison mécaniquemagnétique

Le MLX90371 est un capteur monolithique sensible aux trois composantes de la densité de flux appliquée au circuit intégré. Cela permet au MLX90371, avec un circuit magnétique correct, de décoder la position absolue de tout aimant se déplaçant dans son voisinage. Caractéristiques principales Robustesse contre les champs parasites jusqu'à 5 mT ISO26262 ASIL-B Élément de sécurité hors contexte (SEooC) Solution double sans PCB en boîtier SMP-4 Description du produit Le MLX90371 est un capteur de position Triaxis® de troisième génération. Grâce à un concentrateur magnétique intégré (IMC) à sa surface, le dispositif monolithique détecte, sans contact, les trois composantes spatiales (Bx, By et Bz) du champ magnétique appliqué, ce qui permet de déterminer les mouvements rotatifs et linéaires. Triaxe - Melexis En savoir plus sur la technologie Triaxis®. Le MLX90371 se distingue en offrant, pour la première fois dans un circuit intégré de capteur Triaxis®, un mode d'immunité aux champs parasites pour la détection de mouvements rotatifs et linéaires. Ce mode élimine ou réduit considérablement les effets que les champs magnétiques indésirables, provenant d'un autre aimant ou de conducteurs porteurs de courant, peuvent avoir sur le système. Pour les mouvements rotatifs, une plage de 180 degrés est obtenue avec un aimant à quatre pôles, tandis qu'un mouvement linéaire de 25 mm ou plus peut être obtenu avec un aimant à deux pôles. Le MLX90371 est également rétrocompatible avec les générations précédentes de Triaxis®, ce qui permet d'utiliser l'aimant bipolaire traditionnel avec une capacité de mesure de rotation de 360 degrés ou un mouvement linéaire de plus de 25 mm dans le même appareil, mais sans immunité aux champs parasites. Le MLX90371 est proposé en tant que composant ASIL-B SEooC (Safety Element out of Context - ISO 26262).
