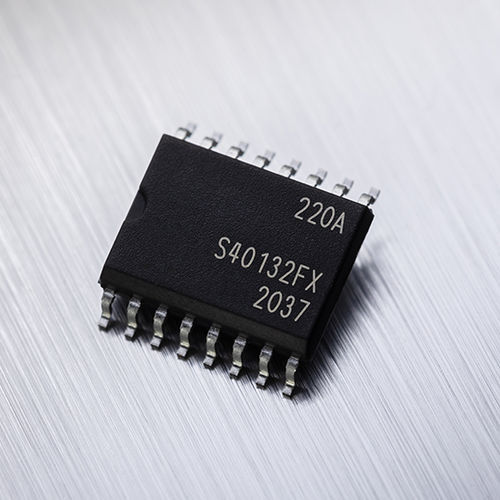

Circuit intégré capteur de courant à effet Hall MLX91220

fixePCBDC

capteur de courant à effet Hall intégré et isolé avec double OCD, fonctionnant sur une alimentation de 5 V. Caractéristiques principales Capteur de courant CA et CC réglé en usine Tension de sortie analogique ratiométrique ou fixe Combinaison de l'élément sensible, du conditionnement du signal et de l'isolation dans un boîtier miniature pour montage en surface Description du produit Le MLX91220 est un capteur de courant à effet Hall intégré et isolé avec double OCD, fonctionnant sur une alimentation de 5V. Il s'agit du capteur de courant intégré tout-en-un le plus simple, avec un bon équilibre entre faible encombrement, faible impédance, bande passante élevée, isolation et autres caractéristiques générales. MLX91220 MLX91221 Schéma fonctionnel Le MLX91220 est un capteur de courant intégré qui détecte le courant circulant à travers le leadframe du boîtier et minimise ainsi les pertes thermiques rencontrées avec les solutions plus standard. A l'intérieur du boîtier, la densité de flux magnétique générée par le flux de courant est détectée de manière différentielle par deux jeux de plaques de Hall. L'influence des champs perturbateurs externes provenant de l'électronique de puissance dense entourant le circuit intégré est ainsi minimisée. Le signal résiduel est amplifié pour fournir une tension de sortie analogique linéaire à grande vitesse. La proximité des plaques de Hall par rapport au conducteur de courant garantit un rapport signal/bruit élevé et un signal précis en fonction de la température. Avec cette miniaturisation, les valeurs d'isolation de haute tension sont toujours maintenues entre les fils primaires et leurs fils secondaires opposés du boîtier. Les capteurs de courant peuvent fonctionner dans deux modes de mesure : le mode ratiométrique, pour les applications nécessitant une mise à l'échelle de la tension de sortie en fonction de l'alimentation
