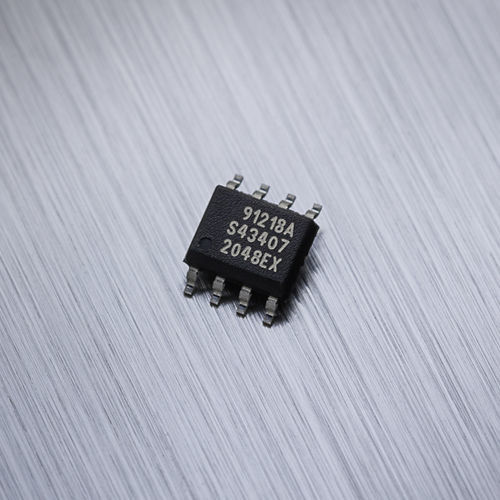

Circuit intégré capteur de courant à effet Hall MLX91218

PCBDCAC

Le MLX91218 est un capteur de courant IMC-Hall® haute vitesse et haute précision qui simplifie la conception des modules grâce à une double fonctionnalité de détection de surintensité, une alimentation flexible 3,3V/5V et un rapport signal sur bruit (SNR) amélioré. Caractéristiques principales Double détection de surintensité Tension d'alimentation flexible Sortie analogique sélectionnable Description du produit Le MLX91218 est un capteur de courant IMC-Hall® haute vitesse et haute précision qui simplifie la conception des modules grâce à une double fonctionnalité de détection de surintensité (OCD), une alimentation flexible 3,3V/5V et un rapport signal/bruit amélioré. Grâce à la technologie IMC-Hall®, qui utilise un blindage en U flexible pour l'immunité à la diaphonie, les courants peuvent être mesurés dans une plage de 200A à 2000A. Le MLX91218 est un capteur à effet Hall monolithique basé sur la technologie IMC-Hall®. Le capteur fournit une tension de sortie analogique proportionnelle à la densité de flux magnétique appliquée parallèlement à la surface du circuit intégré. La caractéristique de transfert du MLX91218 est ajustée en usine en fonction de la température et est programmable (offset, sensibilité, filtrage, seuil de surintensité interne) lors de l'étalonnage en fin de ligne par le client. Avec sa bande passante de 400kHz et son temps de réponse rapide, il est particulièrement adapté aux applications à haute vitesse telles que la commande de moteurs, les onduleurs et les convertisseurs où un temps de réponse rapide, dû à une commutation rapide, est nécessaire. Présenté dans un boîtier SOIC8, il comprend un second OCD. Il est à noter que la fonction de détection de surintensité sur la puce permet d'économiser de l'espace sur la carte et de réduire les coûts, en signalant un événement OCD avec une sortie active basse à drain ouvert, qui peut être réglée à l'intérieur ou à l'extérieur de la plage de détection linéaire de la sortie.
