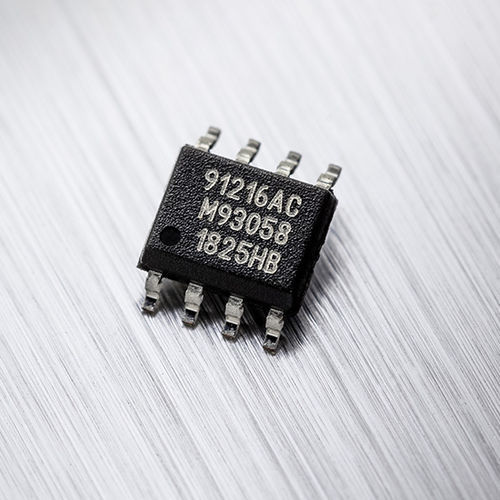

Circuit intégré capteur de courant à effet Hall MLX91216

PCBDCAC

Le MLX91216 est un capteur de courant IMC-Hall® haute vitesse et haute précision, destiné principalement aux applications onduleur/convertisseur ainsi qu'à la surveillance redondante du système de gestion de la batterie (BMS). Caractéristiques principales Haute précision Filtrage étendu sur la puce Diagnostic amélioré Description du produit Le MLX91216 fait partie de la gamme de capteurs de courant haute vitesse Gen2.5, ciblant principalement les applications onduleur/convertisseur ainsi que la surveillance redondante des systèmes de gestion de batterie (BMS). Grâce à la technologie IMC-Hall®, qui utilise un blindage en U flexible pour l'immunité à la diaphonie, les courants peuvent être mesurés dans une plage de 200A à 2000A. La densité du flux magnétique à l'intérieur du blindage est amplifiée par le concentrateur magnétique intégré (IMC) sur la puce, puis mesurée avec la technologie à effet Hall intégrée et amplifiée vers une sortie analogique rapide et ratiométrique à pleine échelle de 5V. Le nouveau capteur CMOS à effet Hall est proposé avec différents réglages d'offset, de sensibilité et de filtrage ajustés en usine, mais il est programmable par le client à l'aide de l'équipement de programmation PTC-04 de Melexis. Le boîtier SOIC8 et l'écran en U permettent un empilage vertical et un assemblage mécanique facile, un poids réduit et des processus de fabrication par montage en surface. La technologie IMC-Hall® se prête très bien aux environnements riches en vibrations tels que ceux observés lorsque l'électrification se rapproche, par exemple, des environnements de transmission dynamiques. Caractéristiques et avantages Haute précision Dérive du décalage thermique <5mV Dérive de la sensibilité thermique <1% Filtrage étendu sur la puce
