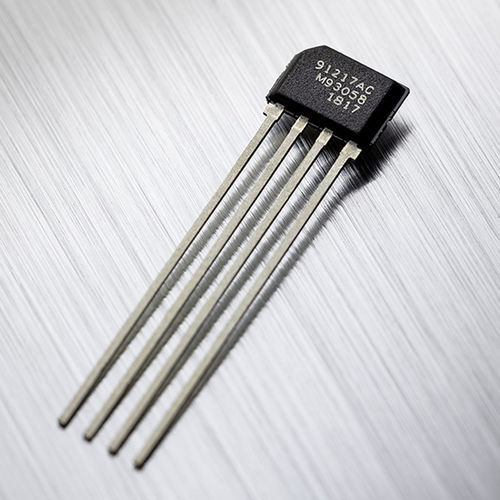

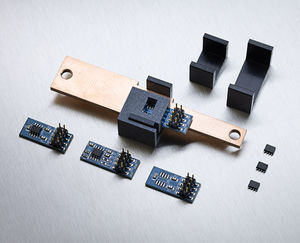

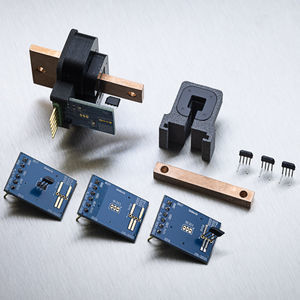

Circuit intégré capteur de courant à effet Hall MLX91217

PCBDCAC

Le MLX91217 fait partie de la gamme de circuits intégrés de capteurs de courant à grande vitesse Gen 2.5, ciblant principalement les applications d'inverseurs/convertisseurs. Avec la technologie Hall conventionnelle - qui utilise un noyau ferromagnétique externe pour la concentration du signal - le MLX91217 est un capteur de courant à haute vitesse Description du produit Le MLX91217 fait partie de la gamme de circuits intégrés de capteurs de courant à grande vitesse Gen 2.5, destinés principalement aux applications d'onduleurs/convertisseurs. Avec la technologie Hall conventionnelle - utilisant un noyau ferromagnétique externe pour la concentration du signal - les courants peuvent être mesurés dans la gamme de ±50 A à ±5000 A. La densité du flux magnétique à l'intérieur de l'entrefer du noyau est mesurée avec la technologie à effet Hall intégrée et amplifiée à une sortie analogique rapide et ratiométrique de 5 V à pleine échelle. Le nouveau capteur à effet Hall CMOS est proposé avec différents réglages d'offset, de sensibilité et de filtrage ajustés en usine, mais il est programmable par le client à l'aide de l'équipement de programmation PTC-04 de Melexis. Les principaux changements par rapport au MLX91209 Gen 2 sont les suivants : Plus grande précision Dérive du décalage thermique de ±5 mV (amélioration de 50 %) Dérive de la sensibilité thermique de ±1 % (amélioration de 33 %) Diagnostics améliorés Détection de fil cassé Niveaux de blocage de sortie programmables Filtrage étendu sur la puce Le boîtier SIP4-VA permet d'insérer les éléments de détection dans des fentes étroites du noyau, et plusieurs options Trim&Form des fils de détection offrent aux concepteurs une plus grande flexibilité pour l'intégration mécanique et l'assemblage. Les variantes suivantes sont disponibles : MLX91217LVA-ACA-000 avec une sensibilité de 10 mV/mT et une sortie bipolaire autour de 2,5 V MLX91217LVA-ACA-003 avec une sensibilité de 9 mV/mT et une sortie bipolaire d'environ 2,5 V MLX91217LVA-ACA-005 avec une sensibilité de 13 mV/mT et une sortie bipolaire d'environ 2,5 V
