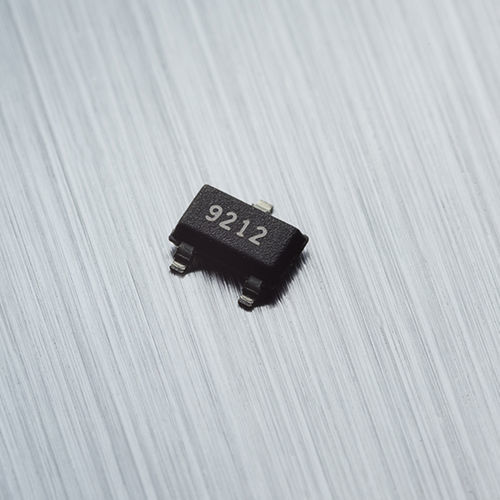

Circuit intégré capteur de courant à effet Hall MLX91211

PCBDCAC

Le MLX91211 est un capteur de courant à vitesse moyenne de deuxième génération qui détecte sans contact le champ magnétique généré par le courant circulant dans un conducteur, qu'il s'agisse d'un câble, d'une barre omnibus ou d'une trace de circuit imprimé. Le MLX91211 est un capteur de courant à vitesse moyenne de deuxième génération qui détecte le champ magnétique généré par le courant circulant dans un conducteur, qu'il s'agisse d'un câble, d'une barre omnibus ou d'une trace de circuit imprimé. Pour minimiser la susceptibilité aux champs magnétiques externes et maximiser la concentration du champ magnétique généré par le flux de courant, le capteur est généralement placé à l'intérieur d'un noyau ferromagnétique. MLX91211 - Capteur de courant à effet Hall conventionnel 40 kHz Le capteur possède une sortie analogique ratiométrique à sa tension d'alimentation (qui peut être comprise entre 3,135 V et 5,5 V). Le MLX91211 contient un régulateur de tension pour une alimentation interne stable et des performances optimales. La sortie est proportionnelle au champ magnétique détecté perpendiculairement à la surface du boîtier. Le dispositif est préprogrammé avec différents réglages de sensibilité en fonction des différentes plages de détection de courant et présente une tension de sortie de repos calibrée en usine à 50 % de la tension d'alimentation. Le capteur est optimisé pour les applications sensibles aux coûts et existe en deux variantes : - la version ABT avec réglage de la sensibilité à plusieurs températures et haute précision - la version ABA avec réglage par défaut et précision standard Caractéristiques et avantages Capteur Hall linéaire optimisé pour les applications de détection de courant CA et CC Tension d'alimentation comprise entre 3,135 V et 5,5 V Tension de sortie analogique ratiométrique Sensibilité magnétique et offset réglés en usine Détection à vitesse moyenne Bande passante de DC à 40 kHz
