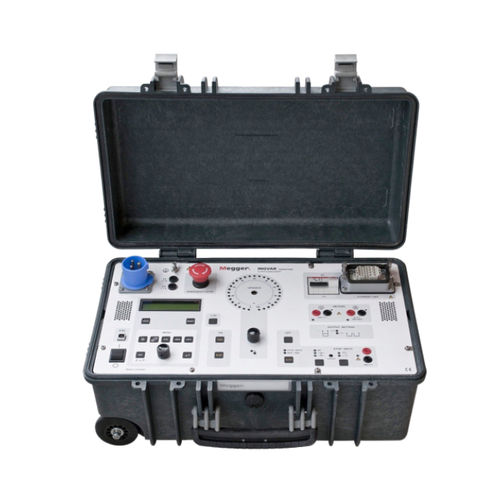

Appareil de test par injection primaire INGVAR

de tensionde courantdu facteur de puissance

• Tests simplifiés des disjoncteurs, TC et réseaux de terre • Facilement transportable : 2 modules de 20 kg • Répétitivité des essais sans échauffement : pré-règlage à I / 30 Cet équipement de test puissant est conçu pour les essais d’injection primaire des relais de protection et des disjoncteurs. Il est également utilisé pour tester le rapport de transformation des transformateurs de courant et pour d’autres applications nécessitant de forts courants réglables. Le système se compose d’une unité de commande et d'une unité de puissance. Les deux parties sont portables et peuvent être rapidement interconnectées. L’unité de contrôle dispose de nombreuses fonctionnalités avancées – La section mesure permet par exemple d’afficher le rapport de transformation, une tension et un courant. Une seconde voie peut être utilisée pour mesurer un courant ou une tension supplémentaire. L'équipement permet de calculer et d'afficher le rapport de transformation en courant, l'impédance, la puissance, le facteur de puissance (cos φ) et le déphasage. Le courant et la tension peuvent être présentés sous forme de pourcentages de la valeur nominale. L’équipement comporte une fonction ‘Hold’ qui maintient les lectures de courte durée sur l’affichage numérique. L’injection peut être interrompue soit par l’objet en essai, soit par la détection d’un signal analogique ou le changement d’état d’un contact. L’ensemble est livré dans un boîtier très robuste, portable, résistant aux chocs et à la pluie, avec couvercle amovible.
