Instrument de mesure anti-effraction SDRM202

dynamique

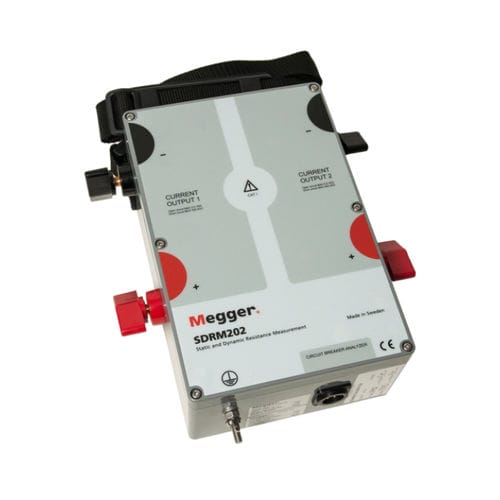

• Mesure de résistance sur les disjoncteurs • Compact et léger • Capacité à effectuer des tests jusqu'à 200 A à de faibles intervalles Le SDRM202 est un accessoire des TM1800, TM1700, TM1600 et EGIL. L'EGIL doit être équipé de l’option SDRM et de la version R03A ou supérieure de CABA Win. Le SDRM202 est destiné à mesurer la résistance statique et dynamique des disjoncteurs HT (sur 1 ou 2 chambres de coupures simultanément) et autres dispositifs peu résistifs. Associé à un analyseur de disjoncteur de type TM1800, TM1700, TM1600/ MA61 ou EGIL, il permet d’injecter un courant jusqu’à 200A ou 400A et de mesurer la chute de tension aux bornes du disjoncteur en essai, permettant ainsi à l’équipement de test de calculer la résistance en fonction du temps. Le kit est constitué d’un module SDRM202 et de ses câbles d’injection de courant ainsi qu’un câble SDRM disponible en trois versions, selon l’analyseur utilisé : TM1800/1700, TM1600 ou EGIL. Le câble SDRM est lui-même constitué d’un petit boîtier et de câbles de raccordement au SDRM202 et au TM1800, TM1600 ou à l’EGIL.
