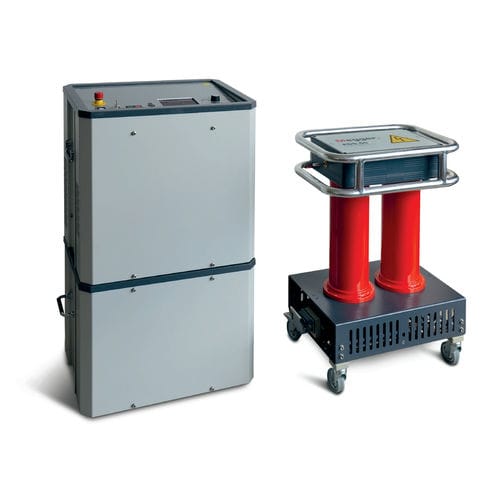

Système de test pour réseau électrique TDM45

pour câblemodulairemoyenne tension

• Test, diagnostic de câble et de gaine en un seul appareil • Test VLF (TBF) à 0,1 Hz (5 μF à 40 kVrms) conforme aux normes en vigueur • Mesure interne de Tan delta avec interprétation automatique des résultats • Diagnostic de décharge partielle avec les technologies VLF sinus, CA amorti ou Slope 50/60 Hz Le TDM 45 est un système de test et de diagnostic de câbles moyenne tension révolutionnaire. Son fonctionnement breveté répond aux besoins de flexibilité d'utilisation lors des tests et mesures. Sa conception modulaire permet à l'utilisateur de régler le système selon la tâche à réaliser. Par exemple, pour un test diélectrique sur des câbles courts, un seul module est nécessaire. Si un diagnostic de décharge partielle est également requis, un module supplémentaire sera installé. Selon vos besoins, vous pouvez utiliser un, deux ou trois modules maximum : Le module de base : Le VLF sinus 45 kV pour des tests diélectriques et des mesures de perte diélectrique sur des câbles courts selon les normes en vigueur. Le module Booster : Le VLF Booster 40 kV pour des tests diélectriques sur des câbles jusqu’à 20 km de longueur à une tension d’essai maximale et une fréquence d’essai 0,1 Hz selon les normes en vigueur. Le module de décharge partielle : Le PDS 60 pour des diagnostics de décharge partielle, utilisé en complément du module basique. Il peut également être complété par le module Booster pour des mesures de décharge partielle avec une tension CA amortie ou une tension Slope 50/60 Hz.
