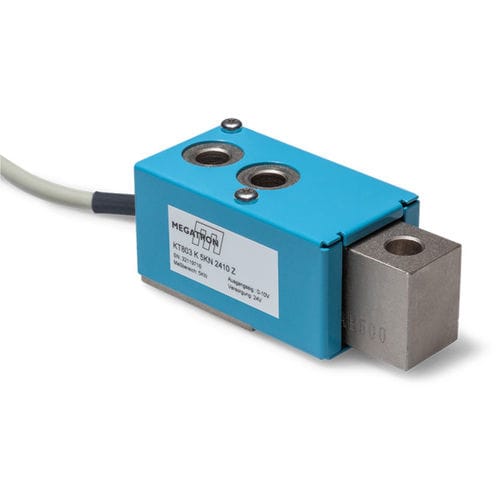

Capteur de force en cisaillement KT803

à double poutrepar jauge de contrainteanalogique

Poutre de cisaillement KT803 Les capteurs de force KT803 se caractérisent notamment par leur design compact, bien qu'ils disposent d'un amplificateur de mesure numérique intégré qui délivre des signaux de sortie de 0...10 V, 4...20 mA @ 24 VSUP. La force est introduite via le filetage interne M8 pour des plages de mesure allant jusqu'à 5 kN pour les forces de compression ou de traction. Le corps de mesure en acier fonctionne selon le principe de la double poutre de flexion. Le montage avec deux vis est simple et convient à toute surface plane et stable. Le principe de mesure du pont complet à jauges de Wheatstone a fait ses preuves depuis des décennies pour ce type de capteur de force et assure une longue durée de vie.
