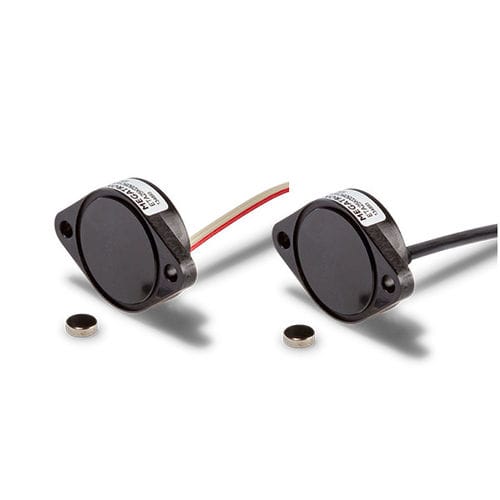

Codeur rotatif incrémental ET series

absoluà effet Hall12 bits

Les codeurs en kit ETx25K utilisent l'arbre de l'application pour une mesure angulaire fiable : en version monotour (360°) avec sortie analogique, PWM, incrémentale, SPI ou en version multitours (jusqu'à 72 000°) avec sortie analogique. Les capteurs rotatifs ETx25K font partie de la famille ETx25. Ces codeurs ont en commun une mesure angulaire sans contact, une grande fiabilité, une longue durée de vie et une linéarité indépendante allant jusqu'à ±0,3% pour les versions monotour et ±0,05% @3600° pour les versions multitours. Ces dernières peuvent être programmées sur place par le client. Le boîtier à bride compact ETx25K (Ø25 mm avec une profondeur de boîtier de seulement 8 mm) avec indice de protection IP67 est fixé dans l'application à l'aide de deux vis M3 (non fournies). Pour ce faire, l'aimant (compris dans la livraison) est positionné dans l'application à l'opposé de la face frontale du boîtier ETx25K. Il n'y a pas de liaison mécanique entre l'aimant et le boîtier du codeur, de sorte que le codeur peut être positionné de manière découplée des vibrations et de la chaleur. Une rainure circulaire pour un joint torique optionnel est présente sur la face avant du boîtier de l'ETx25K. Elle sert à protéger l'appareil du client contre la pénétration de liquides et de poussière. Le joint torique (fourni avec l'option D) est inséré à cet effet entre la plaque de montage et l'encodeur. Des possibilités de raccordement électrique telles que des câbles ronds ou plats complètent le profil. Les électroniques suivantes sont disponibles :
