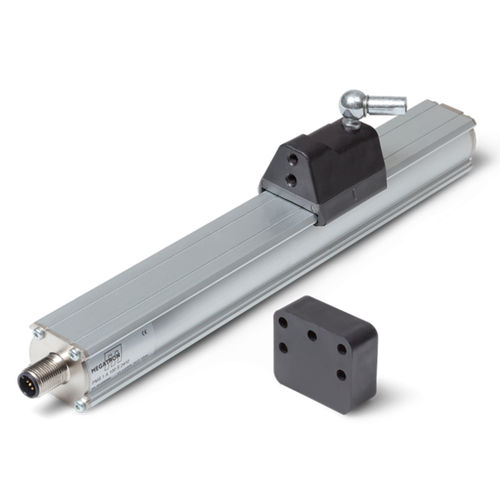

Capteur de déplacement linéaire PMS2

sans liaison mécaniquemagnétostrictif absoluà sortie analogique

Construction robuste et mesure très précise de la trajectoire : Ce sont les caractéristiques du capteur de déplacement PMS2, qui détecte la position sans contact dans les longueurs de mesure de 50 à 4000 mm. Grâce à ses excellentes performances en termes d'immunité CEM, le capteur de déplacement peut être utilisé dans des environnements industriels perturbés par des perturbations électromagnétiques. Il faut également mentionner l'ondulation maximale VSUP <1Vpp. Dans la série de capteurs de déplacement PMS2, la détection mécanique du mouvement linéaire est effectuée par un curseur guidé ou libre, dans lequel des aimants sont coulés dans un composé étanche. Il existe un choix de différentes versions de curseurs avec rotule, qui compensent le décalage latéral ou un capteur de position libre, qui permet un décalage latéral jusqu'à ±2 mm. Plusieurs curseurs peuvent être utilisés sur un même capteur de position. Cela permet des applications avec des influences critiques de chocs ou de vibrations. La conception robuste avec la classe de protection IP67 permet d'utiliser le capteur linéaire même dans des conditions environnementales très difficiles, car l'élément de capteur magentostrictif et le dispositif électronique de mesure du temps de fonctionnement sont intégrés dans le boîtier étanche. L'évaluation de la position du curseur magnétique est transformée sans contact en un signal analogique linéaire 0...10V ou 4...20mA/0...20mA. Le principe de mesure magnétostrictif est un "true power on" (ne perd pas la valeur lors d'une panne éléctrique) .
