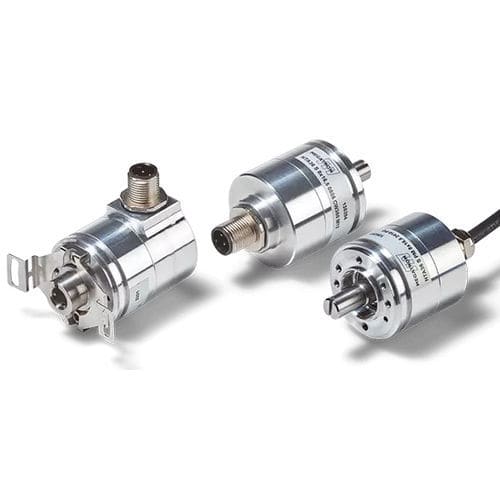

Codeur rotatif incrémental HTx36absoluà effet Hall12 bits
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- incrémental, absolu
- Technologie
- à effet Hall
- Résolution codeurs absolus
- 12 bits, 14 bits
- Construction
- à arbre plein, à axe creux, monotour, multitour, à bride synchro
- Signal de sortie
- analogique, numérique, sortie de tension, à voies de commutation, à sortie DC, 4-20 mA, SSI, avec interface série
- Tension d'alimentation
- 24 Vcc, 15 Vcc, 12 Vcc, 5 Vcc
- Matériau
- en aluminium, en acier inoxydable
- Niveau de protection
- résistant aux vibrations, de résistance aux chocs, IP40, sans entretien, résistant aux courts-circuits, pour environnement agressif, robuste, IP55, résistant aux chocs, étanche, CEM, antichoc, IP67, IP50, à blindage magnétique, IP66, IP65, IP20, IP54, IP30
- Applications
- pour l'industrie, pour moteur, pour OEM, pour ascenseur, pour la robotique, d'extérieur
- Autres caractéristiques
- haute résolution, programmable, à haute vitesse, pour feedback moteur, redondant, à isolation galvanique, circuit intégré, avec accouplement intégré
- Taille de bride
Max: 36 mm
(1 in)Min: 33 mm
(1 in)- Diamètre du boîtier
Max: 36 000 µm
(1,42 in)36 000 µm
(1,42 in)Min: 36 µm
- Diamètre de l'axe
Max: 12 mm
(0,47 in)6 mm, 8 mm
(0,24 in, 0,31 in)Min: 4 mm
(0,16 in)- Longueur
Max: 54,3 mm
(2,138 in)40,5 mm
(1,594 in)Min: 33,5 mm
(1,319 in)- Vitesse de rotation
Max: 12 000 rpm
(75 398 rad.min-1)- Fréquence de sortie
Max: 100 kHz
Min: 10 kHz
- Température de process
Max: 80 °C
(176 °F)Min: -40 °C
(-40 °F)
Description
Encodeur absolu :
Monotour ou multitour
Analogique : Sortie tension/courant, PWM - 12 bits
Numérique : SSI, SSI+UVW jusqu'à 16 paires de pôles, SER, SPI - jusqu'à 14 bits
Également disponibles avec des signaux redondants
Encodeur incrémental :
A, B, Z également différentiel A, A/, B, B/, Z, Z/
Sorties de signal OC, TTL, PP
Sélection libre du nombre d'impulsions - jusqu'à 1024 ppr.
Signaux UVW pour la commutation de moteurs à courant continu jusqu'à 16 paires de pôles
Catalogues
Data sheet HTx36
35 Pages
Data sheet FHx58
18 Pages
