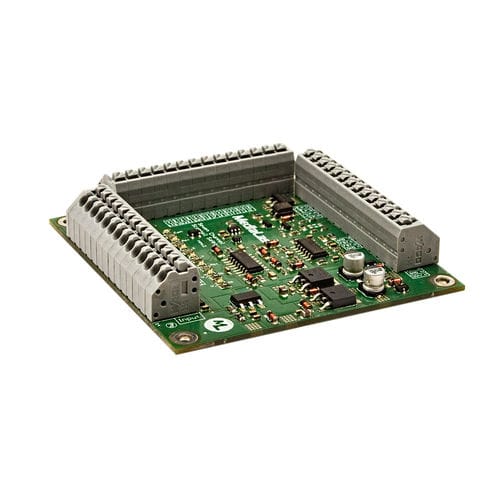

Contrôleur de laser SafeGuard Pro

Carte de sécurité contre les pannes de scanner "SafeGuard Pro" selon la norme 60825-1 Le SafeGuard Pro est également présent en cas de défaillance des unités de galvo XY pour rétablir la sécurité du laser aussi rapidement que possible. La carte peut être intégrée dans pratiquement tout système galvo pour lequel les signaux de retour sont disponibles Étant donné qu'un système de déviation peut émettre un faisceau laser stationnaire en cas de panne, tous les lasers doivent être éteints automatiquement ou supprimés, afin d'éviter d'augmenter la classe laser de l'équipement. Pour ce faire, les signaux de retour qui sont généralement mis à disposition par les pilotes de galvos sont captés et lus. Si des axes galvos immobiles sont détectés, toutes les lignes de modulation sont coupées dans un délai d'attente d'environ 20 ms et les émissions laser sont ainsi mises à zéro. Si aucune ligne de modulation n'est disponible sur les lasers, il est possible de régler un commutateur de faisceau mécanique via une sortie d'obturateur, qui bloque le faisceau laser. Ainsi, la norme EN 60825-1 est satisfaite dans les deux cas Les sorties de modulation sont activées. Cela signifie qu'en cas de défaillance de l'alimentation électrique, les lasers s'éteignent automatiquement Pour l'entretien, une entrée "Override" est disponible, qui suspend la fonction de sécurité. En outre, il existe une entrée "Interlock" sur le bornier, qui peut être utilisée pour la commande à distance, afin, par exemple, d'intégrer un interrupteur d'arrêt d'urgence. Si l'entrée reste ouverte, la sortie laser est désactivée. Si l'entrée est pontée, alors les signaux de modulation sont autorisés.
