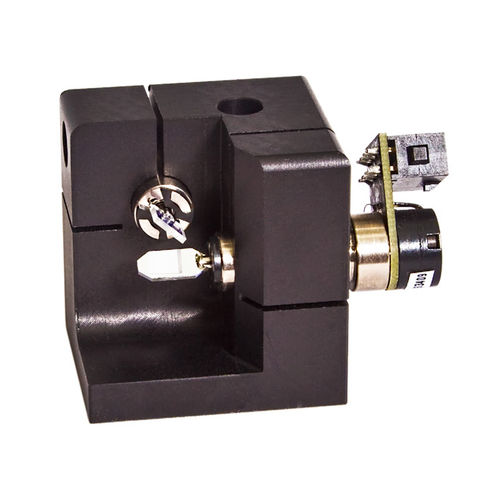

Scanner galvanomètre 2D CT-Set V

laser

CT-SET V Ensemble de galvo-scanner 2D Kit de moteur galvo pour la déviation du faisceau laser 2D dans les directions X et Y avec une précision et une vitesse maximales Grâce à sa vitesse de balayage très élevée, il convient parfaitement à tout type de déviation précise et rapide du faisceau laser. Les galvos sont déjà équipés de miroirs plats diélectriques et l'électronique de pilotage est calibrée sur les galvos. Les pilotes fournissent une entrée symétrique à terre flottante à part entière ainsi que des options de détection de rétroaction pour les systèmes ScanFail. La taille maximale du faisceau ne doit pas dépasser 4 mm environ. Des miroirs plus grands jusqu'à un diamètre de faisceau (ouverture) d'environ 5 mm sont disponibles en option Lors du développement du CT-SET, une importance particulière a été accordée à une excellente répétabilité, combinée à une réponse en échelon très rapide ÉTENDUE DE LA FOURNITURE l'ensemble comprend - 2x Galvos 6210HB - 1x Bloc de montage - 2x carte de pilotage PID MicroAmp III, pré-réglée - 2x câbles Galvo 30cm, doublement blindés - 2x miroir 5x11mm, monté - 2x câble de connexion du driver, 25cm Diamètre maximal du faisceau : 3.5mm (jusqu'à 6mm en option) Revêtement du miroir : diélectrique Gamme de longueur d'onde : 400-700nm Planéité de la surface avant : L1 Linéarité du positionnement du moteur : > 99% Répétabilité : 15urad Résolution : < 40urad Angle de balayage maximum : +/- 20 deg mécanique, +/- 40 deg optique Echelle d'entrée : ajustable au niveau du pilote Température de fonctionnement des moteurs : 0 - 40° C Largeur de bande du driver : DC à 1.8kHz (selon l'angle de balayage) Réponse aux petits angles de balayage : <110uS, typ. 100uS Gamme de signaux d'entrée : jusqu'à +/-10V, réglable, 0V = position centrale Alimentation électrique : +/-18V à +/-30V, 1A par tension Température de fonctionnement du driver : -10° - +50° Taille du driver (y compris le support) : 63 x 50 x 35mm
