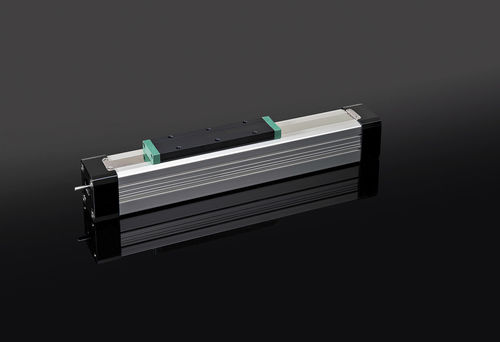

Actionneur linéaire ELS-S series

électriquesans tigedouble effet

Les éléments essentiels de la commande électrique MEDAN-ELS-R et ELS-S sont le chariot, l'axe de rotation et le tube profilé à fente. Ce système est piloté par un moteur électrique après la sélection du client. La ELS-R pour les applications standard de travail avec une broche ronde qui est de 2 mm pouvant être obtenus avec les gradients. La ELS-S pour des vitesses plus élevées a une broche avec un pas de 12mm. Ici, le pilote transmet la force axiale de la broche à travers la fente du tube à l'extérieur de la charge de transport. Une bande en acier inoxydable obture la fente du tuyau contre l'entrée de la saleté. Le tube de l'entraînement est fermé aux deux extrémités par des têtes, dont l'addition à l'agencement de palier de broche accueille également une borne de moteur, tandis que l'autre tête avec le palier mobile broche en raison de sa formation correspondant également les dispositifs de positionnement précis prend en position de montage. Afin d'être en mesure d'aborder les positions de référence requises pour les entraînements électriques de ce type, les capteurs nécessaires à cet effet sont fixés directement au tube profilé dans des rainures latérales. Pour le mouvement de précision de masses plus grandes, un système de guidage de circulation de balles est disponible
