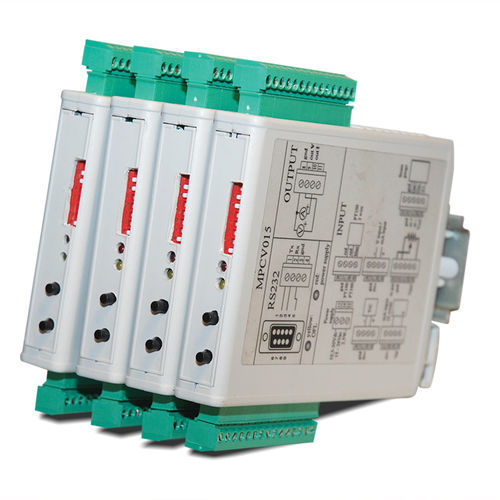

Le convertisseur de signaux MPCV015 (convertisseur d'entrée analogique) est un trasmetteur avec une triple isolation galvanique de 1500V.
Ce modèle est entièrement configurable par sortie série RS232. Une sortie série RS485 est disponible pour connecter chaque convertisseur à un PC ou un PLC.
Les convertisseurs de signaux (convertisseurs d'entrée analogique) avec sortie RS485 ont le réglage de l'adresse par mini-dip.
Précision meilleure que : 0,5%
Stabilité thermique : 50 ppm/°C
Alimentation du transducteur : 16V/ 20mA (non régulé)
Alimentation du potentiomètre/jauge de contrainte : 10Vdc 40mA
Entrées : RTD PT100 ; TC : J, K, S, T ; 0÷20mA ; 4÷20mA ; 0÷10V ; fréquence ; jauge de contrainte ; potentiomètre
Fréquence : 5KHz max
Potentiomètres connectables : de 500Ω à 50KΩ
Caractéristiques des sorties analogiques :
Sorties : 0÷20mA, 4÷20mA, 0÷10V
Charge maximale pour la sortie courant : 400Ω
Charge minimale pour la sortie en tension : 1KΩ
Résolution : 12 bits
Dimensions du boîtier : 113 mm(h) x 113 mm(l) (profondeur 17,5 mm)
Alimentation : 10,5÷30Vdc /15÷26Vac
Puissance absorbée : 1,5W
Plage de température : 0÷50 °C
---
