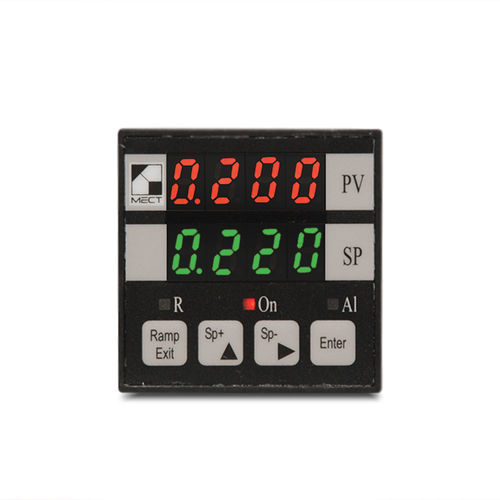

Thermorégulateur en boîtier 48x48 avec deux afficheurs pour 4÷20mA, 0÷20mA, 0÷10V, J, K, S, et PT100. Sortie PID ou contrôle ON-OFF avec sortie relais. En option, 1 sortie relais d'alarme et sortie analogique.
Le modèle d'instrument MPT90 M1 est un régulateur de température à "simple boucle" dans un conteneur 48x48 avec la possibilité d'exécuter 3 programmes de 8 étapes chacun et une commande par servomoteur.
Le MPT dispose d'une interface avec des thermorésistances, des thermocoupleurs et des entrées analogiques.
Le logiciel de gestion permet de configurer l'instrument directement à partir du tableau de commande ; le contrôle se fait par PID/ON-OFF avec les fonctions "soft-start" et "self-tuning" pour l'acquisition automatique des paramètres de contrôle.
L'instrument peut être commandé avec les options suivantes :
sortie tension et/ou courant pour la commande de vannes motorisées ou sortie lecture
sélection à distance du second point de consigne
Caractéristiques
Stabilité thermique : 50ppm/°C
Précision meilleure que : 0,5%
Entrées : TC : J, K,S ; RTD PT100 ; 0÷20mA ; 4÷20mA ; 0÷10V
Contrôles : PID, ON-OFF
Compensation de soudure froide : automatique
Caractéristiques des sorties analogiques :
Sorties : 4÷20mA - 0÷20mA - 0÷10V
Charge maximale pour la sortie courant : 300Ω
Charge minimale pour la sortie en tension : 1KΩ
Résolution : 12 bits
Charge d'entrée 4÷20mA : 5Ω
Entrée de charge 0÷10V : 1MΩ
Sortie relais pour alarmes : 5A / 250Vac
Sortie relais pour contrôle principal : 5A / 250 Vac (10A/250V si option G)
Alimentation électrique : 25Vac 50÷60Hz | 115Vac 50÷60Hz | 230Vac 50÷60Hz | 12÷30Vdc
Puissance absorbée : 2W
Température maximale de fonctionnement : 50 °C
Hauteur des chiffres : 8 mm de lecture (rouge) - 8 mm de consigne (vert)
---
