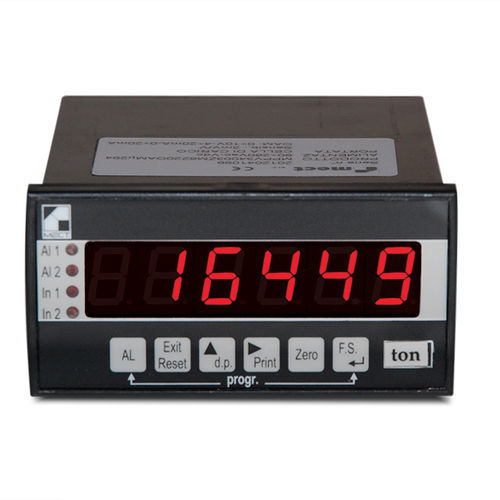

Compteur de cellules MPPV340 M6

numériquepour jauge de contrainteà sortie analogique

affichage à 4½ chiffres dans un boîtier 48x96 pour l'entrée des jauges de contrainte (cellule de charge). En option, sortie 4 relais ou 8 alarmes statiques et sortie analogique et série. Le modèle MPPV340 M6 est un instrument équipé d'un convertisseur A/D 16 bits pour les capteurs à jauges de contrainte. Les échelles de mesure disponibles sont listées dans la section "Caractéristiques". L'instrument a les fonctions suivantes : indicateur à 4½ chiffres (± 19999) lecture de n'importe quelle valeur d'entrée à l'intérieur de la plage demandée mesure du pic minimum ou maximum lecture à 30 conv/sec processus de "filtrage" des lectures de l'instrument mise à zéro de la fonction de lecture automatique Les instruments MPPV340 M6 peuvent être commandés avec les options suivantes : sortie série bidirectionnelle normale ou optoisolée ou version monodirectionnelle pour imprimante 8 sorties d'alarme statiques ou 4 sorties d'alarme à relais pour le fonctionnement normal ou les alarmes de fenêtre entièrement programmables pour la valeur, l'hystérésis et le retard Sortie analogique normale ou optoisolée (4÷20mA ou 0÷20mA ou 0÷10V). sortie de puissance du transducteur stabilisée à 10Vdc. Lecture : 4½ chiffres Précision meilleure que : 0,2% Stabilité thermique : 50 ppm/°C Alimentation du transducteur : 10Vdc /90mA Caractéristiques des sorties analogiques : Sorties : 4÷20mA - 0÷20mA - 0÷10V Charge maximale pour la sortie courant : 400Ω Charge minimale pour la sortie en tension : 1KΩ Résolution : 16 bits Sortie relais d'échange : 5A / 250Vac Sorties statiques NPN-PNP : 50mA/30Vdc Alimentation : 90÷260Vac/Vdc, 12÷30Vac/Vdc Puissance absorbée : 6W Température maximale de fonctionnement : 50 °C Hauteur des chiffres : 13mm Dimensions : 48x96 (120 mm. de profondeur) 48x96 (120 mm. Profondeur) Plaque de montage : 44.5mm (h) x 92,5 mm (l) Poids : 350 gr. Fixation : par boulons
