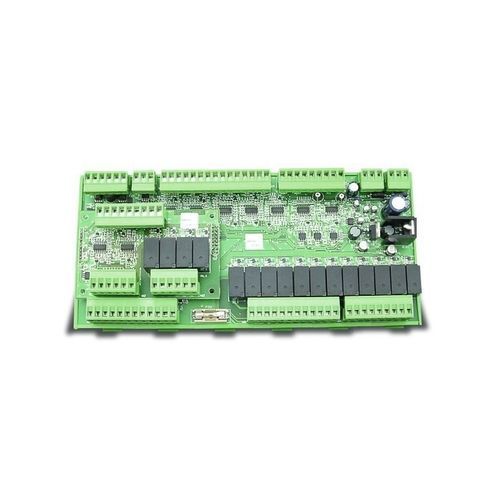

Carte d'E/S numérique MPNC100

analogiqueà 8 entréesCANopen

MPNC100 est une carte pour l'automatisation industrielle avec des entrées et sorties numériques et analogiques. La carte s'interface avec des dispositifs PLC ou HMI par l'intermédiaire d'un bus CANopen. La carte, montable sur rail DIN et alimentée en 24Vac ou DC, est équipée de 9 entrées numériques NPN ou PNP, 12 sorties relais numériques, 8 entrées pour PT100, 2 entrées pour 4-20mA. Les entrées analogiques ont une résolution de 12 bits. Le MPNC100 fournit une sortie analogique 0-10V 10bit. Il y a également 2 entrées pour TA et 1 entrée pour la TV. Le MPNC100 effectue une mesure du déphasage entre les entrées TA et TV pour calculer la puissance des moteurs asynchrones. Le MPNC100 peut recevoir une carte d'extension qui ajoute 4 entrées numériques NPN ou PNP, 4 sorties relais numériques, 2 entrées PT100, 2 entrées 4-20mA (uniquement pour les modèles MPNC100 01 et MPNC100 02). ENTRÉES ANALOGIQUES : Carte mère : 2 pour entrées (TA 50A max) 2 pour entrées 0÷20mA - 4÷20mA 1 pour entrée TV (2,5V=400Vac) 8 pour entrées PT100 (modèles MPNC100 01 et MPNC100 03) 4 pour entrées PT100 (modèles MPNC100 02 et MPNC100 04) 4 pour entrées 0÷10V (Modèles MPNC100 02 et MPNC100 04) Carte d'extension : 2 pour entrées PT100 2 pour entrées 0÷20mA - 4÷20mA ENTRÉES NUMÉRIQUES : Carte mère : 9 pour entrées NPN / PNP (configurables sur demande) Carte d'extension : 4 pour entrées NPN / PNP (configurables sur demande) SORTIES ANALOGIQUES : Carte mère : 1 pour sortie 0÷20mA - 4÷20mA
