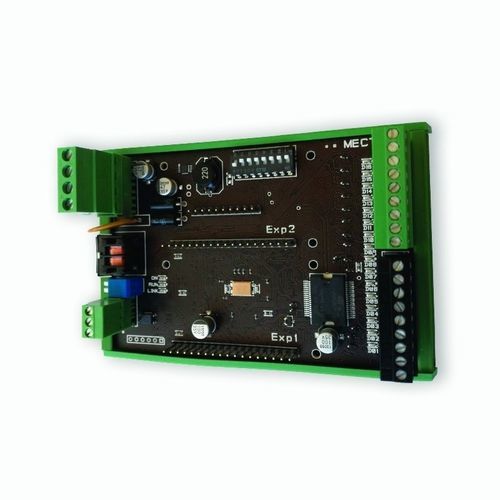

Module d'interface bus MPNE1001

Modbusanalogique

Le MPNE est un système modulaire avec des entrées/sorties numériques et analogiques et une interface Modbus RTU. Le module MPNE1001 possède une interface Modbus RTU. Le MPNE1001 gère les données des modules et les interface sur un bus Modbus RTU. Le MPNE1001 fait partie d'un système modulaire composé d'une carte de base et d'un maximum de deux modules d'extension, afin d'obtenir différentes configurations d'entrées et de sorties (numériques et analogiques). La carte de base dispose de 16 lignes numériques et, si nécessaire, il est possible d'ajouter deux modules d'expansion supplémentaires. Tous les modules peuvent être accrochés à un rail DIN EN 50022 (din35 - 4 modules DIN). Le module d'interface Modbus RTU MPNE1001 est composé de : Interface bus Modbus RTU ; 3 LED d'état ; 16 LED pour les lignes numériques. LOGICIEL Protocole : Modbus RTU Vitesse de transmission : 9600, 19200, 38400, 57600 Adresse du module : de 1 à 63 MATÉRIEL PORT DE COMMUNICATION : 1 RS485 half duplex ENTRÉES / SORTIES : 8 entrées numériques (PNP 0-24Vdc). Deux d'entre elles peuvent être utilisées pour connecter un encodeur mono/bi-directionnel. 8 entrées/sorties numériques (PNP 0-24Vdc). Pour la sortie relais, le produit ACIN01 est nécessaire. Certaines E/S du dispositif peuvent être gérées avec une logique plus avancée que la simple utilisation en tant qu'entrées et sorties. En particulier, elles sont présentes : Sorties PTO Entrées de l'encodeur Entrées rapides Sorties rapides
