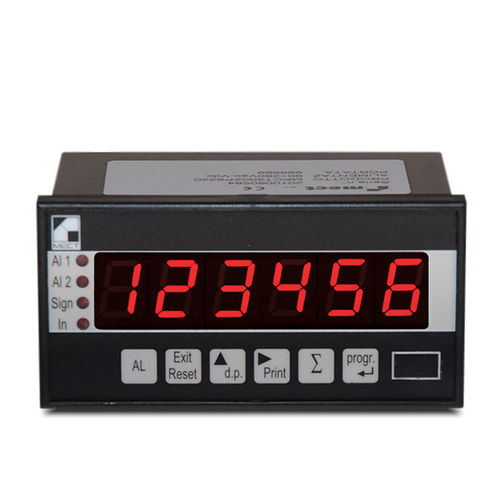

Compteur binaire MPCIB396 P6

numériqueélectroniqueindustriel

affichage 6 chiffres dans un boîtier 48x96 pour le comptage bidirectionnel des codeurs. En option, 3 sorties d'alarme à relais et des sorties série. Le modèle MPCIB396 P6 peut être utilisé pour le comptage, le positionnement ou la mesure au moyen d'un codeur incrémental bidirectionnel. L'instrument offre les fonctions suivantes : comptage mémorisé après la mise hors tension compteurs à 6 chiffres sorties série bidirectionnelles avec opto-isolation (RS485 half duplex) entrée d'encodeurs - capteurs NPN ou PNP 3 sorties d'alarme (relais 5A) fonction de préréglage diviseur programmable de 1 à 65535 multiplicateur programmable de 1 à 65535 1, 2 ou 4 entrées comptage de fronts 1 entrée de comptage et 1 entrée de contrôle haut/bas 2 entrées de comptage indépendantes A et B avec fonction A + B ou A - B sortie analogique (4÷20mA ou 0÷20mA ou 0÷10V) réglage des alarmes : fenêtres, seuil, seuil avec arrêt du comptage, cycle automatique pour le comptage ascendant, cycle automatique pour le comptage descendant, décalage par rapport au point de consigne 1 Alimentation du transducteur : 16Vdc / 100 mA non régulé sur demande 5Vdc 50 mA Fréquence d'entrée maximale du compteur : 40KHz Sortie relais d'échange : 5A / 250Vac Caractéristiques des sorties analogiques : Sorties : 4÷20mA - 0÷20mA - 0÷10V Charge maximale pour la sortie de courant : 400Ω Charge minimale pour la sortie en tension : 1KΩ Résolution : 12 bits Alimentation : 90÷260 Vac/Vdc, 20÷30 Vac/Vdc Puissance absorbée : 5 W Température maximale d'utilisation : 50 °C Hauteur des chiffres : 13 mm Dimensions : 48x96 (75 mm. de profondeur) 48x96 (75 mm. de profondeur) Plaque de montage : 44,5 mm (h) x 92,5 mm (l) Poids : 250 gr. OPTIONS ET SORTIES SÉRIELLES SR1÷3 : 1÷3 relais d'alarme V5 : Alimentation du transducteur 5Vdc / 50m OAP : Sorties analogiques (0÷20mA, 4÷20mA, 0÷10V) Cod. 12 : RS 422 optoisolée bidirectionnelle Cod. 13 : RS 485 optocouplé bidirectionnel Cod. 14 : RS 232 optoisolée bidirectionnelle
