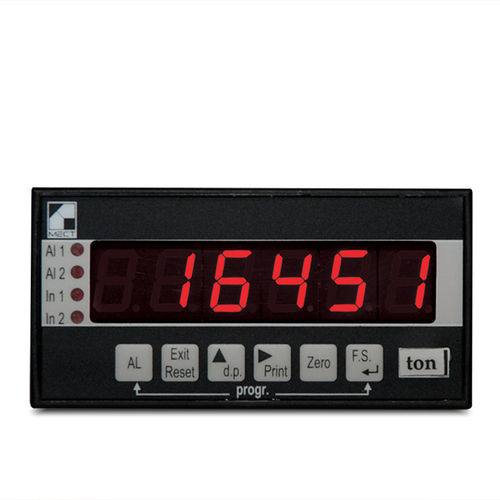

Indicateur de process MPA - MPV M6

numériquepour montage sur panneau

affichage 4½ chiffres dans un boîtier 48x96 pour entrée courant ou tension AC ou DC. En option, 4 relais ou 8 sorties d'alarme statiques et une sortie analogique et série. Les modèles MPA-MPV M6 sont des instruments équipés d'un convertisseur A/D 16 bits pour les entrées de tension ou de courant AC ou DC. Les échelles de mesure disponibles sont listées dans la section "Caractéristiques". Pour une tension d'entrée > 20Vac, une partition de résistance externe doit être fournie. L'instrument a les fonctions suivantes : indicateur à 4½ chiffres (± 19999) Lecture de n'importe quelle valeur d'entrée à l'intérieur de la plage demandée Mesure du pic minimum ou maximum Lecture à 30 conv/sec processus de "filtrage" des lectures de l'instrument Mise à zéro de la fonction de lecture automatique Possibilité de lecture avec linéarisation à 10 niveaux. Les instruments MPA-MPV M6 peuvent être commandés avec les options suivantes : Sortie série bidirectionnelle normale ou optoisolée ou version monodirectionnelle pour imprimante. 8 sorties d'alarme statiques ou 4 sorties d'alarme à relais pour le fonctionnement normal ou les alarmes de fenêtre entièrement programmables pour la valeur, l'hystérésis et le retard Sortie analogique normale ou optoisolée (4÷20mA ou 0÷20mA ou 0÷10V). Sortie de puissance du transducteur stabilisée sur demande entre 5 et 24Vdc Lecture : 4½ chiffres Précision de l'entrée DC : < 0,2% Précision en entrée AC : 2% Stabilité thermique : 50 ppm/°C Alimentation du transducteur : standard 24Vdc sur demande 5÷20Vdc/20mA Caractéristiques des sorties analogiques : Sorties : 4÷20mA - 0÷20mA - 0÷10V Charge maximale pour la sortie courant : 400Ω Charge minimale pour la sortie en tension : 1KΩ Résolution : 16 bits Sortie relais d'échange : 5A / 250Vac Sorties statiques NPN-PNP : 50mA/30Vdc Alimentation : 90÷260 Vac/Vdc - 12÷30 Vac/Vdc Puissance absorbée : 6W Température maximale d'utilisation : 50 °C Hauteur des chiffres : 13mm Dimensions : 48x96 (120 mm. de profondeur) 48x96 (120 mm. Profondeur)
