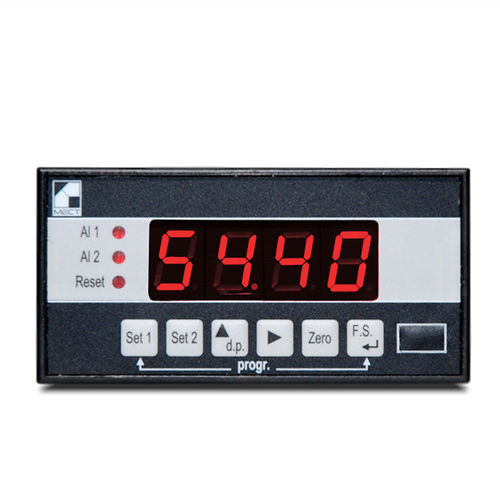

Indicateur de process MPA-MPV-MPP P6

de tension continuede tension ACde courant

affichage à 4 chiffres dans un boîtier 48x96 pour l'entrée de courant DC ou AC, l'entrée de tension DC ou AC ou l'entrée de potentiomètre. En option, 2 sorties d'alarme relais et une sortie analogique ou une entrée potentiomètre. Les modèles MPA avec entrée ampèremétrique ou MPV avec entrée voltmètre ou MPP avec entrée potentiomètre sont des instruments équipés d'un convertisseur double pente pour la mesure de courant continu ou alternatif ou pour le positionnement (en utilisant des transducteurs potentiométriques). Les échelles disponibles sont énumérées dans la section "Caractéristiques". L'instrument offre les fonctions suivantes : - indicateur à 4 chiffres (+9999 points de lecture) - mise à zéro automatique de la lecture - tension du transducteur alimentation - zéro fixe (visualisation de -1990 à 9990) - lecture à 4 conv/sec (pas de progr. de filtre) Les instruments des séries MPA, MPV et MPP peuvent être commandés avec des sorties analogiques et deux signaux d'alarme entièrement configurables pour les fonctions de valeur, d'hystérésis et de retard. Lecture : 4 chiffres Précision de l'entrée DC : < 0,5% Précision en entrée AC : 2% Stabilité thermique : 50 ppm/°C Alimentation du transducteur* * : 14V/25mA (non régulé) Potentiomètres connectables (MPP) : de 500Ω à 50KΩ Alimentation des potentiomètres : 2,5Vdc Caractéristiques des sorties analogiques : Sorties : 4÷20mA - 0÷20mA - 0÷10V Charge maximale pour la sortie courant : 400Ω Charge minimale pour la sortie en tension : 1KΩ Résolution : 12 bits Sortie relais d'échange : 5A / 250Vac Alimentation : 90÷260 Vac/Vdc, 25Vac, Vcc o Vpt (12÷30Vdc) Puissance absorbée : 1,5 W Température maximale de fonctionnement : 50 °C Hauteur des chiffres : 13mm Dimensions : 48x96 ( 75 mm. de profondeur) 48x96 ( 75 mm. Profondeur) Plaque de montage : 44.5mm (h) x 92,5 mm (l) Poids : 250 gr. Fixation : par boulons
