Lame d'essais de cisaillement 432-245

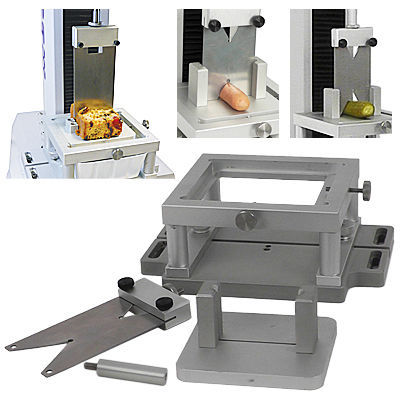

L'ensemble de lames de cisaillement TMS de Mecmesin a été conçu pour reproduire les spécifications de la lame Warner-Bratzler originale - encoche triangulaire et épaisseur de 0,04 pouce (1,2 mm). L'ensemble de test doit être utilisé avec le tableau de fixation standard TMS pour permettre aux lames de traverser complètement les échantillons pendant les essais de cisaillement. Le kit de fixation comprend un porte-lame avec 2 vis de blocage. Une fente centrale permet un mouvement libre de la lame pour limiter les frottements lors de l'analyse. Chaque lame est fabriquée en acier inoxydable, réversible et d'une épaisseur de 1 mm. La première lame a un fond plat et plat et une extrémité crantée de 20 mm. La seconde a un «V» inversé de 44 mm et un «V» inversé de 32 mm avec une petite découpe circulaire circulaire. Les lames en acier inoxydable traversent des bras de guidage de 35 mm de hauteur, espacés de 50 mm dans une fente de 1,4 mm de largeur à la base. Ces dimensions déterminent la taille des échantillons utilisés lors de l'assemblage.
