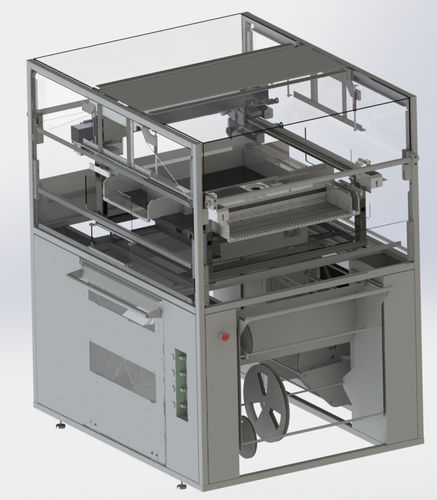

Machine de placement CMS P50

automatique

DONNÉES TECHNIQUES max. PCB max. 660x480mm Gamme de composants de 0201 à 40x80mm pas min 0,4mm les bagages des composants rubans / bâtonnets / plateaux Centrage des composants alignement sans contact Taux de placement 1 tête p&p - jusqu'à 1800 cph. 2 têtes p&p - jusqu'à 2800 cph. 4 têtes p&p - jusqu'à 4800 cph. 1 tête de distribution - jusqu'à 8000 points/h. Capacité de l'alimentateur jusqu'à 120 x 8 mm - chargeur automatique intelligent Résolution X / Y - axe - 0,008mm ( codeur linéaire ) Axe Z : 0,02mm (codeur linéaire) Rotation : 0,01° ( codeur de rotation ) Précision de placement +/- 0,03mm Dimensions et poids 1100 x 1300 x 1400 mm / env. 165 kg Approvisionnement 110-230V / 50-60Hz / 1650W / 0,6 MPa / min. 30 l/min CARACTÉRISTIQUES PRINCIPALES Machine de précision à vision intégrale SMT pick and place jusqu'à 4 têtes de pique-nique jusqu'à 2 têtes de distribution convoyeur intégré - largeur réglable changeur automatique de buse ( 12 outils ) système de caméra supérieur pour le repérage automatique caméra de fond - système d'alignement optique pour les composants CMS Gerber - et éditeur CAO (tous les systèmes CAO) pour la création de programmes de distribution et de p&p mode apprentissage - manipulateur électronique système d'alimentation intelligent - CAN Bus y compris l'interface SMEMA système d'exploitation : Windows 7 panneau de contrôle : Clavier / Souris du PC service à distance via internet Domaine d'application adapté à la production de petits et moyens volumes qualifié pour le prélèvement et la mise en place de tous les types de composants
