Centre d'usinage CNC 5 axes MC 302 GEOS – 5 MDT
verticalpour aluminiumpour PVC

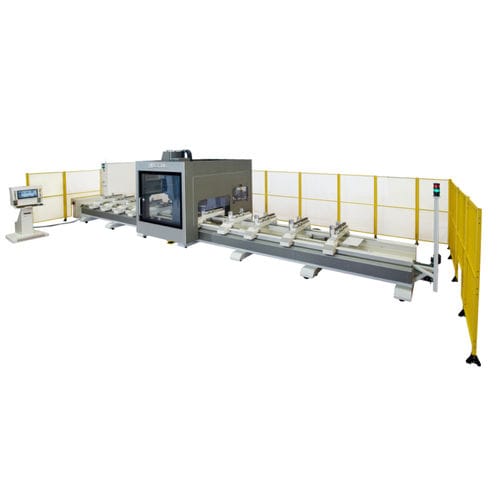

Centre d'usinage CNC 5 axes - MC 302 GEOS – 5 MDT - MECAL - vertical / pour aluminium / pour PVC
Centre d'usinage CNC 5 axes - MC 302 GEOS – 5 MDT - MECAL - vertical / pour aluminium / pour PVC
Centre d'usinage CNC 5 axes - MC 302 GEOS – 5 MDT - MECAL - vertical / pour aluminium / pour PVC - image - 2
Centre d'usinage CNC 5 axes - MC 302 GEOS – 5 MDT - MECAL - vertical / pour aluminium / pour PVC - image - 3
Centre d'usinage CNC 5 axes - MC 302 GEOS – 5 MDT - MECAL - vertical / pour aluminium / pour PVC - image - 4
Centre d'usinage CNC 5 axes - MC 302 GEOS – 5 MDT - MECAL - vertical / pour aluminium / pour PVC - image - 5
Centre d'usinage CNC 5 axes - MC 302 GEOS – 5 MDT - MECAL - vertical / pour aluminium / pour PVC - image - 6
Centre d'usinage CNC 5 axes - MC 302 GEOS – 5 MDT - MECAL - vertical / pour aluminium / pour PVC - image - 7
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Nombre d'axes
5 axes
Orientation de la broche
vertical
Matière usinée
pour aluminium, pour PVC
Fonction associée
de fraisage, de découpe, de perçage
Course X

8 600 mm, 10 600 mm, 12 600 mm
(338,58 in, 417,32 in, 496,06 in)

Course Y

1 570 mm
(61,81 in)

Course Z

740 mm
(29,13 in)

Vitesse de rotation

24 000 rpm
(150 796 rad.min-1)

Puissance

10 kW
(13,6 hp)

Description

CENTRE D'USINAGE À BROCHE VERTICALE ET MONTANT MOBILE AVEC 5 AXES CNC. 5 axes (X, Y, Z, C, A) commandés par CNC. Spécialement conçu pour l’usinage de profils en aluminium de grosses dimensions. MDT = Module de Coupe. C’est un système pour obtenir de multiples pièces, de longueurs variables, à partir d’une barre de profil unique. Les usinages se font sur 5 faces y compris les bouts. Il est prévu que chaque pièce à usiner est maintenue par au moins deux étaux. Les étaux utilisées sont équipés d’un système d’entraînement indépendant.
