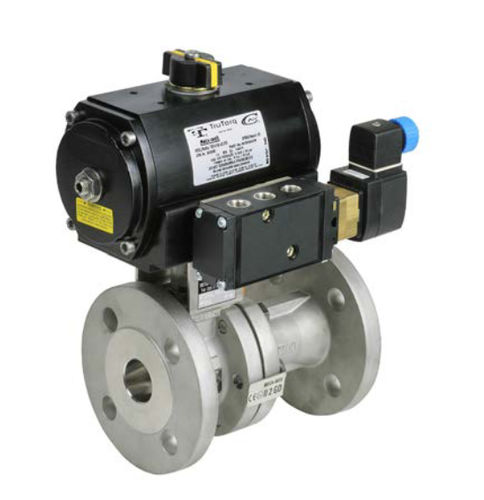

Vanne à boisseau sphérique

pneumatiqueà levierpour produits chimiques

A - Bride supérieure NF EN ISO 5211 Assure la motorisation éventuelle et les encoches permettent le verrouillage de la poignée en position ouverte ou fermée. B - Face des brides Face surélevée usinée en standard. C - Usinage Afin de garantir l'absence de milieu piégeant et la bonne qualité des fonderies, toutes les pièces internes sont usinées. D - Alésage Alésage complet en standard. E - Marquage selon EN19 Situé sur le corps et sur le connecteur, PN/DN, étiquette matériau fabricant. F - Bride du corps Une construction homogène qui évite la concentration d'impuretés sur la bride du corps, car les dimensions de la bride du corps sont conçues de manière cohérente avec les brides de raccordement PN40 ou PN16 sur le tuyau. 4 - Joint de butée de tige Fabriqué en PTFE chargé de 20% de PEEK, il assure une meilleure durée de vie au presse-étoupe. 6 - Presse-étoupe Le presse-étoupe est fabriqué et équipé d'une garniture "V-ring". Cette conception est antistatique et testée selon TA-Luft. une version "Fire Safe" est disponible. 14 - Joint de corps 3 versions disponibles : PTFE pour la "version chimie" - Graphite pour la version "sécurité incendie" selon EN ISO 10497 avec barrière chimique PTFE évitant le contact du fluide avec le graphite - Fluorosilicone pour les contraintes thermiques. Conception selon NF EN 12516-1, DIN 3841, AINSI B16.34 Presse-étoupe antistatique selon ISO 7121, NF EN 1983 Presse-étoupe (6) en PTFE+carbone+graphite Système bille / ressort (B) entre tige et corps et tige et bille (DN >50) Joint de butée (4) en PTFE renforcé PEEK Etanchéité par garniture "V-ring" (6) pour permettre l'étanchéité sous pression provenant du corps de vanne Presse-étoupe en acier inoxydable (24) Compensation de l'usure grâce à la paire de rondelles élastiques (7) Joints de corps encapsulés pour garantir l'étanchéité interne/externe.
