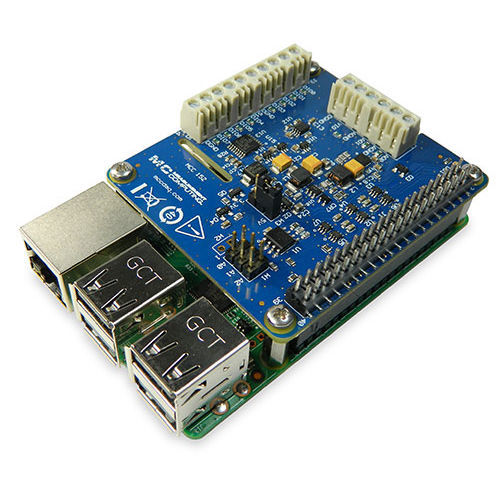

Carte d'acquisition de données analogique MCC 152

numérique12 bits

Le MCC 152 Voltage Output and DIO HAT fournit deux canaux de sortie de tension analogique et huit E/S numériques pour les systèmes basés sur Raspberry Pi. Les sorties de tension 12 bits offrent une plage de 0 à 5 V et peuvent être actualisées à une vitesse allant jusqu'à 5 kS/s. Jusqu'à huit dispositifs MCC DAQ HAT peuvent être empilés sur un Raspberry Pi. Tous les MCC DAQ HAT fournissent des bibliothèques et des exemples open-source C/C++® et Python™ faciles à utiliser vous permettant de prendre rapidement des mesures fiables et de qualité. Le MCC 152 est une sortie de tension et une entrée/sortie numérique HAT (Hardware Attachedon Top) conçue pour être utilisée avec Raspberry Pi, l'ordinateur monocarte le plus populaire sur le marché aujourd'hui.Un HAT est une carte d'extension avec un connecteur GPIO (entrée/sortie à usage général) de 40 W conforme à la spécification HAT de Raspberry Pi.Le MCC 152 HAT fournit deux sorties analogiques et huit bits d'E/S numériques. Jusqu'à huit MCC HAT peuvent être empilés sur un Raspberry Pi. Avec des seuils d'entrée CMOS, un fonctionnement en tension sélectionnable et une tolérance de 5 V pour les entrées numériques, les canaux numériques prennent en charge les types de logique 3,3 V et 5 V Interface Raspberry PiLe connecteur du MCC 152 se branche sur le connecteur d'E/S à usage général (GPIO) 40-ping sur un Raspberry Pi fourni par l'utilisateur. Le MCC 152 a été testé pour être utilisé avec tous les modèles de Raspberry Pi dotés d'un connecteur GPIO à 40 broches. Configuration de la HAT Les paramètres de configuration du HAT sont stockés dans une EEPROM embarquée qui permet au Raspberry Pi de configurer automatiquement les broches GPIO lorsque le HAT est connecté. HAT empilables Jusqu'à huit cartes HAT du MCC peuvent être empilées sur un seul Raspberry Pi. Les utilisateurs peuvent mélanger et assortir les modèles de HAT MCC dans la pile.
