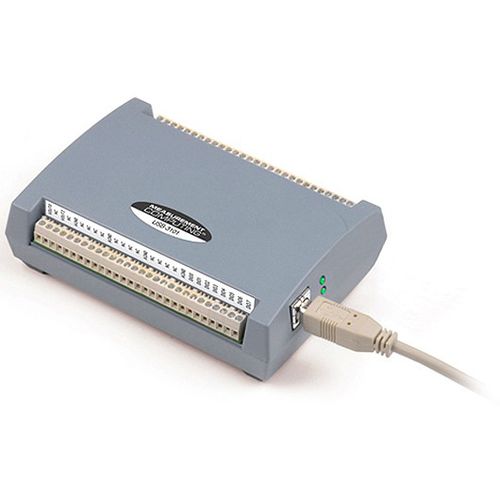

Module d'acquisition de données de tension USB-3100 Series

de vitessemulticanauxbenchtop

La série USB-3100 de dispositifs de sortie analogique USB fournit une sortie analogique de tension et de courant ainsi que des fonctions numériques et de comptage. Une sortie DAC synchrone et une sortie de courant à forte intensité sont disponibles. Les périphériques de la série USB-3100 sont des dispositifs de sortie de tension et de courant USB 2.0 pleine vitesse. Chaque dispositif fournit quatre, huit ou 16 sorties de tension. Les USB-3102/3104/3106 fournissent également quatre, huit ou 16 sorties de courant. Tous les dispositifs fournissent des mises à jour de tension synchrones et simultanées. Tous les dispositifs de la série USB-3100, à l'exception du USB-3101FS, fournissent huit lignes d'E/S numériques et un compteur d'événements de 32 bits. Sortie analogique Tous les dispositifs de la série USB-3100 fournissent quatre, huit ou 16 canaux de sortie analogique 16 bits. USB-3101FS : Chaque canal a une plage de tension de sortie fixe de±10 V. Les sorties peuvent être mises à jour individuellement ou simultanément. Les sorties peuvent être mises à jour individuellement ou simultanément. Chaque canal possède un convertisseur D/A (DAC) qui produit un signal de tension. Chaque canal dispose également d'une protection contre les surtensions de ±30 V et les courts-circuits indéfinis. La carte USB-3101FS est dotée d'une isolation canal-terre de 250 Vrms qui protège le dispositif et l'ordinateur des pics de masse et assure un flux de données fiable, ce qui la rend adaptée aux applications haute tension. Tous les autres dispositifs de la série USB-3100 : Chaque canal peut être sélectionné par logiciel pour une plage de sortie de tension bipolaire de ±10 V ou une plage unipolaire de 0 V à 10 V. Les sorties de canal peuvent être mises à jour individuellement. Les sorties des canaux peuvent être mises à jour individuellement ou simultanément. Sortie courant (USB-3102/3104/3106 uniquement) Ces dispositifs fournissent une sortie de courant de 0 mA à 20 mA. Chaque DAC contrôle une paire de canaux tension/courant simultanément. Chaque paire de canaux peut être mise à jour individuellement ou simultanément.
