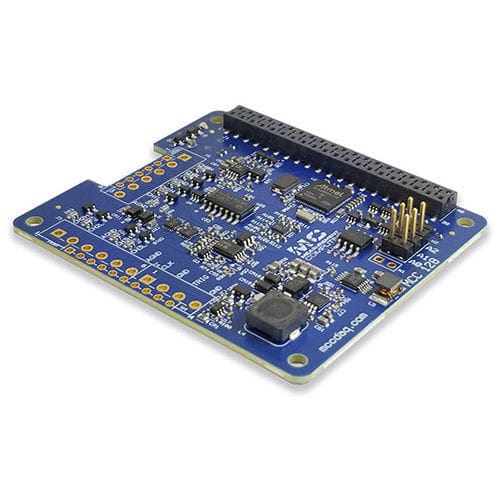

Carte d'acquisition de données analogique MCC 128-OEM

16 bits

Le MCC 128-OEM DAQ HAT fournit 8 canaux SE/4 DIFF de mesure de tension analogique pour les systèmes d'acquisition de données / d'enregistrement de données basés sur Raspberry Pi. Il dispose d'une résolution de 16 bits et de plusieurs plages d'entrée analogique, ce qui est idéal pour effectuer des mesures de précision. Le taux d'échantillonnage maximal du MCC 128-OEM est de 100 kS/s par carte pour effectuer des mesures de tension en un seul point ou en forme d'onde. Il est possible d'empiler jusqu'à huit dispositifs MCC 128, ce qui permet d'obtenir jusqu'à 64 canaux de données et un débit maximal de 320 kS/s. Tous les MCC DAQ HAT fournissent des bibliothèques et des exemples open-source faciles à utiliser qui vous permettent de prendre rapidement des mesures fiables et de qualité. La MCC 128 est une carte HAT (Hardware Attached on Top) de tension conçue pour être utilisée avec Raspberry Pi, l'ordinateur monocarte le plus populaire sur le marché aujourd'hui.Une HAT est une carte d'extension avec un connecteur GPIO (entrée/sortie à usage général) de 40W conforme à la spécification HAT de Raspberry Pi.La MCC 128 HAT fournit 8 entrées analogiques SE/4 DIFF pour les mesures de tension.Jusqu'à huit MCC HAT peuvent être empilées sur un Raspberry Pi. Interface Raspberry Pi L'embase du MCC 128 se branche sur le connecteur d'E/S à usage général (GPIO) de 40 points d'un Raspberry Pi fourni par l'utilisateur. Le MCC 128 a été testé pour être utilisé avec tous les modèles de Raspberry Pi dotés d'un connecteur GPIO à 40 broches. Configuration de la HAT Les paramètres de configuration du HAT sont stockés dans une EEPROM embarquée qui permet au Raspberry Pi de configurer automatiquement les broches GPIO lorsque le HAT est connecté. HAT empilables Jusqu'à huit cartes HAT MCC peuvent être empilées sur un seul Raspberry Pi. Plusieurs cartes peuvent être synchronisées à l'aide d'une horloge externe et d'options d'entrée de déclenchement. Les utilisateurs peuvent mélanger les modèles de HAT MCC dans la pile.
