Système d'acquisition de données de tension MCC 118

à entrée analogiquede haute vitesse

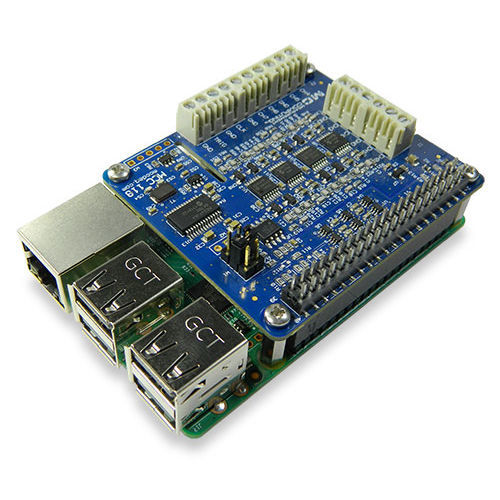

Le MCC 118 DAQ HAT fournit huit canaux de mesure de tension analogique pour les systèmes d'acquisition et d'enregistrement de données basés sur Raspberry Pi. Le débit de données maximal du MCC 118 est de 100 kS/s par carte pour effectuer des mesures de tension en un seul point ou en forme d'onde. Il est possible d'empiler jusqu'à huit dispositifs MCC 118 - fournissant jusqu'à 64 canaux de données et un débit maximal de 320 kS/s. Tous les MCC DAQ HAT fournissent des bibliothèques et des exemples open-source C/C++® et Python™ faciles à utiliser, vous permettant de prendre rapidement des mesures fiables et de qualité. La MCC 118 est une carte HAT (Hardware Attached on Top) de tension conçue pour être utilisée avec Raspberry Pi, l'ordinateur monocarte le plus populaire du marché actuel.Une HAT est une carte d'extension avec un connecteur GPIO (entrée/sortie à usage général) de 40 W conforme à la spécification HAT de Raspberry Pi.La MCC 118 HAT fournit huit entrées analogiques asymétriques (SE) pour les mesures de tension. Jusqu'à huit MCC HAT peuvent être empilés sur un Raspberry Pi Interface Raspberry Pi Le connecteur du MCC 118 se branche sur le connecteur d'E/S à usage général (GPIO) de 40 points d'un Raspberry Pi fourni par l'utilisateur. Le MCC 118 a été testé pour une utilisation avec tous les modèles de Raspberry Pi avec le connecteur GPIO à 40 broches. Configuration de la HAT Les paramètres de configuration du HAT sont stockés dans une EEPROM embarquée qui permet au Raspberry Pi de configurer automatiquement les broches GPIO lorsque le HAT est connecté. HAT empilables Jusqu'à huit cartes HAT MCC peuvent être empilées sur un seul Raspberry Pi. Plusieurs cartes peuvent être synchronisées à l'aide d'une horloge externe et d'options d'entrée de déclenchement. Les utilisateurs peuvent mélanger les modèles de HAT MCC dans la pile. Entrée analogiqueLa MCC 118 fournit huit entrées analogiques SE de 12 bits. La gamme d'entrée analogique est fixée à ±10 V.
