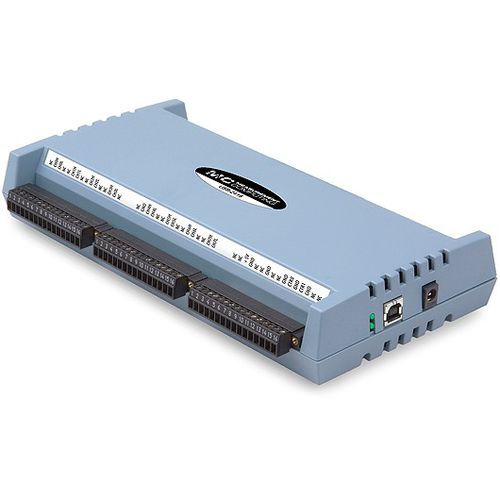

Module d'acquisition de données de tension USB-2416 series

multicanauxUSBà entrée analogique

La série USB-2416 de dispositifs d'acquisition de données (DAQ) USB est idéale pour les applications de mesure de tension ou de thermocouples à grand nombre de canaux. Les caractéristiques comprennent des E/S analogiques et numériques extensibles ainsi que des fonctions de compteur. Jusqu'à quatre sorties analogiques sont disponibles. Les canaux d'entrée analogique sont extensibles jusqu'à 64 SE/32 DIFF en utilisant AI-EXP32. La série USB-2416 offre des performances et une précision exceptionnelles pour les mesures de tension et de température. Conçu pour le bus USB, chaque dispositif fournit jusqu'à 32 canaux d'entrée analogique avec une résolution de 24 bits, 8 E/S numériques et deux entrées de compteur. L'USB-2416-4AO dispose également de quatre sorties analogiques. Connectez le dispositif d'extension AI-EXP32 pour obtenir 32 canaux d'entrée analogique supplémentaires et 16 lignes d'E/S numériques. Les entrées analogiques sont configurables par l'utilisateur pour une entrée de tension ou de thermocouple sur une base par canal. Entrée analogique Chaque dispositif fournit 32 entrées analogiques SE/16 DIFF, extensibles à 64 SE/32 DIFF.Les plages d'entrée de tension sélectionnables par logiciel sont configurables par canal.Les dispositifs de la série USB-2416 peuvent échantillonner les canaux d'entrée analogique à une vitesse allant jusqu'à 1 kS/s. La détection de thermocouple ouvert est automatiquement activée pour les mesures de thermocouple. Sortie analogique (USB-2416-4AO uniquement) L'USB-2416-4AO fournit quatre sorties analogiques de 16 bits avec une gamme de sortie de ±10 V. Les sorties analogiques peuvent être mises à jour à une fréquence de 10 Hz. Les sorties analogiques peuvent être mises à jour à un taux maximum de 1 kS/s (en fonction du système). E/S numériques Les dispositifs de la série USB-2416 fournissent huit lignes d'E/S numériques avec des taux de lecture/écriture de 500 ports ou de lectures de bit unique par seconde.Chaque canal d'E/S est un drain ouvert. Les sorties numériques peuvent absorber jusqu'à 150 mA pour les applications à commande directe. Le courant d'absorption maximum est de 150 mA par banque de huit canaux, ou si les huit canaux sont utilisés, 18 mA (maximum) par canal.
