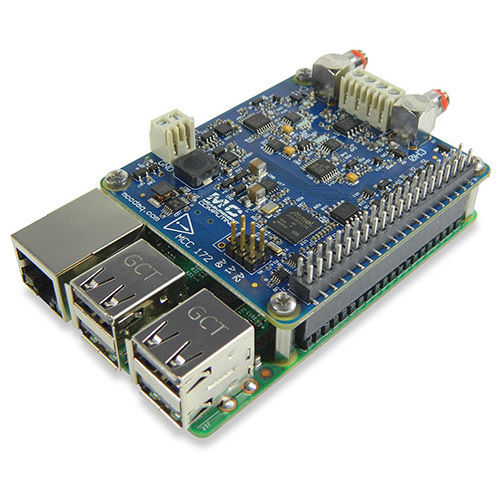

Carte d'acquisition de données analogique MCC 172

multifonction

Le MCC 172 est un HAT DAQ à deux canaux permettant de réaliser des mesures de sons et de vibrations à partir de capteurs IEPE tels que des accéléromètres et des microphones. Il est doté d'un convertisseur analogique/numérique 24 bits par canal et d'une fréquence d'échantillonnage maximale de 51,2 kS/s/Ch. Il est possible d'empiler jusqu'à huit MCC HAT sur un Raspberry Pi, ce qui permet aux utilisateurs de créer des solutions multifonctions à grand nombre de canaux pour différents types de signaux. Tous les HAT DAQ de MCC comprennent des bibliothèques et des exemples open-source C/C++® et Python™ faciles à utiliser pour prendre rapidement des mesures fiables et de qualité. Interface Raspberry Pi Le connecteur du MCC 172 se branche sur le connecteur d'E/S à usage général (GPIO) de 40 points d'un Raspberry Pi fourni par l'utilisateur. Le MCC 172 a été testé pour être utilisé avec tous les modèles de Raspberry Pi dotés d'un connecteur GPIO à 40 broches. Configuration de la HAT Les paramètres de configuration du HAT sont stockés dans une EEPROM embarquée qui permet au Raspberry Pi de configurer automatiquement les broches GPIO lorsque le HAT est connecté. HAT empilables Jusqu'à huit cartes HAT MCC peuvent être empilées sur un seul Raspberry Pi.Les utilisateurs peuvent mélanger les modèles HAT MCC dans la pile.Entrée analogiqueLes deux canaux d'entrée analogique différentielle de 24 bits acquièrent simultanément des données à des vitesses allant jusqu'à 51,2 kS/s. Les utilisateurs peuvent activer ou désactiver le courant d'excitation de l'IEPE. Chaque canal dispose d'un convertisseur A/N dédié. Les deux convertisseurs A/N partagent la même horloge et sont synchronisés pour démarrer les conversions au même moment pour des données synchrones. Synchronisation de plusieurs HATPlusieurs HAT du MCC 172 peuvent être synchronisées sur une seule horloge d'échantillonnage. L'horloge est programmable pour des taux d'échantillonnage compris entre 51,2 kS/s et 200 S/s.
