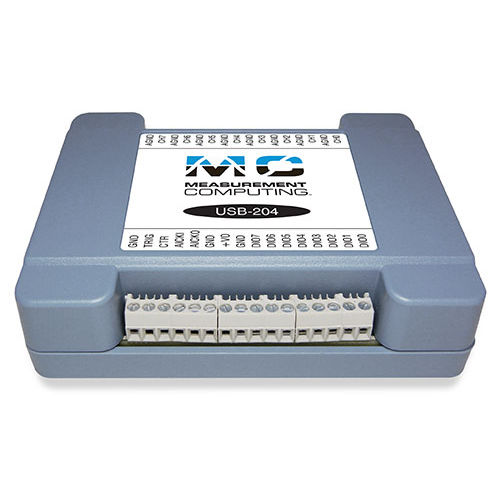

Module d'acquisition de données de puissance USB 200 series

multicanauxbenchtopembarqué

Les dispositifs d'acquisition de données (DAQ) USB-200 offrent des vitesses d'échantillonnage supérieures à celles des dispositifs DAQ 12 bits de prix similaire. Chaque dispositif offre des fonctions d'entrée analogique, numérique et de compteur, et jusqu'à deux sorties analogiques. Des versions OEM sont disponibles pour les applications embarquées. Entrée analogiqueUSB-200 Series fournissent huit entrées analogiques SE 12 bits. La plage d'entrée analogique est fixée à ±10 V. Taux d'échantillonnage Le taux de balayage continu maximum est un taux agrégé. Le tableau suivant répertorie le taux maximum par canal lors d'un balayage de un à huit canaux Sortie analogique (USB-202 et USB-205) Les versions standard et OEM de l'USB-202 et de l'USB-205 possèdent deux canaux de sortie analogique de 12 bits. Les deux sorties peuvent être mises à jour simultanément à un taux allant jusqu'à 125 S/s par canal. Une sortie peut être mise à jour à un taux allant jusqu'à 250 S/s. La gamme de sortie est fixée de 0 V à 5 V. E/S de stimulateur externe Chaque dispositif de la série USB-200 fournit une entrée d'horloge externe et une sortie d'horloge pour le stimulateur d'entrée analogique. Vous pouvez connecter un signal d'horloge externe à la borne d'entrée d'horloge externe. En cas d'utilisation de l'horloge interne, chaque dispositif émet l'horloge d'échantillonnage ADC. - Huit entrées analogiques 12 bits - Taux d'échantillonnage jusqu'à 500 kS/s - Jusqu'à deux sorties analogiques - Huit lignes d'E/S numériques - Une entrée de compteur d'événements de 32 bits - E/S de stimulateur externe - Aucune alimentation externe requise - Disponible avec boîtier et bornes à vis ou comme carte seule OEM avec connecteurs connecteurs - Kit rail DIN ACC-205 disponible Systèmes d'exploitation pris en charge - Windows® 11/10/8/7/ Vista®XP 32/64 bits - Linux® et - Android™
