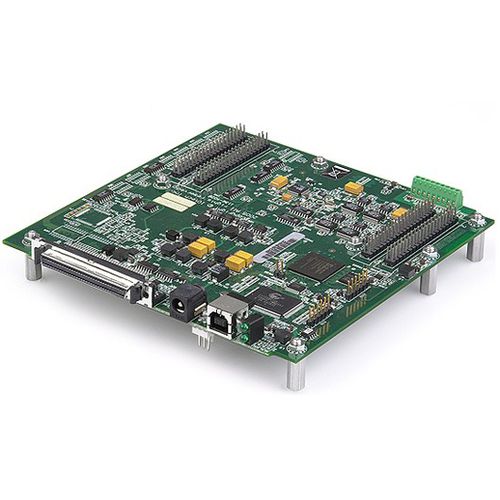

Carte d'acquisition de données MI/O USB-2500 Series

analogiquenumériquemultifonction

La série USB-2500 de cartes d'acquisition de données (DAQ) USB à haut débit offre des fonctions analogiques, numériques et de compteur/timer synchrones et prend en charge les encodeurs en quadrature. Jusqu'à quatre sorties analogiques sont disponibles. Chaque carte offre une entrée de tension synchrone et simultanée, une entrée de température, une sortie de forme d'onde, une entrée de compteur, une entrée de codeur en quadrature, une sortie de minuterie et une E/S numérique. Tout ce qui est nécessaire pour commencer à acquérir, visualiser et stocker des données est inclus dans la série USB-2500, y compris un support logiciel complet. Les appareils de la série USB-2500 sont dotés d'un convertisseur A/N 16 bits/1 MHz, de jusqu'à 64 entrées analogiques, de jusqu'à quatre sorties analogiques 16 bits/1 MHz, de 24 E/S numériques à haute vitesse, de 2 sorties de minuterie et de quatre compteurs 32 bits. La série USB-2500 est dotée d'un mode de sortie de contrôle à faible latence et hautement déterministe qui fonctionne indépendamment du PC. Dans ce mode, les sorties numériques, analogiques et de minuterie peuvent répondre aux entrées analogiques, numériques et de compteur aussi rapidement que 2 µs, soit au moins 1 000 fois plus rapidement que les autres produits qui dépendent du PC pour la prise de décision. Entrée analogique La série USB-2500 possède un convertisseur analogique-numérique de 16 bits et 1 MHz couplé à 16 entrées analogiques asymétriques et 8 entrées analogiques différentielles (modèles USB-2523 et USB-2527), ou 64 entrées analogiques asymétriques et 32 entrées analogiques différentielles (modèles USB-2533 et USB-2537). Chaque canal peut être configuré pour une gamme différente, ainsi que pour une entrée bipolaire simple ou différentielle, ou une entrée thermocouple.
